Где находится реле бензонасоса на Паджеро ИО — место расположения и инструкция по замене

Бензонасос — это важный компонент, обеспечивающий подачу топлива от топливного бака к двигателю автомобиля. Однако, чтобы работа этого устройства была эффективной, необходимо, чтобы в системе подачи топлива присутствовал реле. Реле бензонасоса — это электромеханическое устройство, которое открывает и закрывает электрическую цепь, обеспечивая работу бензонасоса.

Если вы владелец автомобиля Mitsubishi Pajero iO, возможно, вам когда-то придется столкнуться с проблемой неисправности реле бензонасоса. В этом случае вам потребуется знать его точное местоположение, чтобы заменить его на новое. Для подобных моделей автомобилей реле бензонасоса обычно располагается под капотом, в районе двигателя.

В большинстве случаев реле бензонасоса на Паджеро Ио можно найти вблизи главного блока предохранителей и реле автомобиля. Оно обычно имеет небольшие размеры, примерно 3 на 3 сантиметра, и похоже на маленькую коробочку. Кроме того, реле бензонасоса может быть помечено на схеме расположения предохранителей и реле автомобиля.

Если вам не удается найти реле бензонасоса на вашем Pajero iO, рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться с профессионалами автоэлектриками. Не рекомендуется самостоятельно разбирать или менять реле без достаточного опыта и знаний, так как это может привести к серьезным повреждениям электрической системы вашего автомобиля.

Видео:Расположение предохранителей и реле на Мицубиси паджеро(mitsubishi pajero) второго поколенияСкачать

Устройство реле бензонасоса

Основными элементами реле бензонасоса являются следующие:

1. Электромагнитный привод. Он отвечает за включение и выключение бензонасоса. Когда реле получает сигнал от системы управления двигателем на включение бензонасоса, электромагнитный привод замыкает контакты реле, позволяя электрическому току пройти к бензонасосу. При выключении двигателя электромагнитный привод размыкает контакты, прекращая поступление тока на бензонасос.
2. Контакты. Контакты реле бензонасоса выполняют роль переключателя, который подключает и отключает бензонасос. Они обеспечивают стабильную и надежную работу системы.
3. Катушка. Катушка реле бензонасоса создает магнитное поле, когда по ней протекает электрический ток. Это поле приводит в движение электромагнитный привод, который, в свою очередь, управляет контактами реле.
4. Регулятор напряжения. Регулятор напряжения контролирует электрический ток, подаваемый на бензонасос, чтобы предотвратить его перегрев и повреждение. Он также позволяет поддерживать постоянное напряжение для надежной работы реле и бензонасоса.

Реле бензонасоса обычно располагается вблизи самого бензонасоса или в районе основного блока предохранителей и реле автомобиля. Конкретное местоположение реле бензонасоса на Паджеро Ио может зависеть от года выпуска и модификации автомобиля. Наличие схемы расположения реле и указания в руководстве по эксплуатации автомобиля помогут найти его точное положение.

Видео:Предохранители Митсубиси Паджеро 2 и реле с описанием и схемами блоков и их расположением.Скачать

Роль реле бензонасоса

Главная функция реле бензонасоса заключается в контроле напряжения, поступающего на бензонасос. Когда водитель включает зажигание, реле бензонасоса активирует питание для бензонасоса, позволяя ему подавать топливо. Когда двигатель запускается и работает, реле поддерживает постоянную мощность для нормальной работы бензонасоса.

Защита системы питания

Реле бензонасоса также выполняет защитную функцию для системы питания автомобиля. В случае обнаружения неисправностей или перегрузки, реле может отключить питание бензонасоса, предотвращая повреждение системы питания и пожары.

Это особенно важно в случаях, когда выключен зажигание или автомобиль находится в аварийной ситуации. Реле бензонасоса гарантирует безопасность и предотвращает вероятность возникновения серьезных проблем с системой питания.

Местоположение реле бензонасоса на Паджеро Ио

На Паджеро Ио реле бензонасоса обычно находится в моторном отсеке рядом с аккумуляторной батареей или в подкапотном пространстве. Точное местоположение может немного варьироваться в зависимости от года выпуска и модификации автомобиля.

Для нахождения реле бензонасоса на Паджеро Ио следует обратиться к руководству пользователя или проконсультироваться со специалистом.

Видео:Где находится реле топливного насосаСкачать

Принцип работы реле бензонасоса

Когда ключ зажигания в автомобиле включается, система управления двигателем отправляет сигнал на реле бензонасоса, сигнализируя о необходимости подачи тока на бензонасос.

Реле, находящееся обычно в фаркопе или под капотом, имеет две катушки – приводную и удерживающую, а также контакты, которые включают и выключаются под воздействием электромагнитных полей.

При получении сигнала от системы управления, обмотка привода реле намагничивается, создавая электромагнитное поле. Это поле приводит к перемещению массы якоря, который замыкает контакты и обеспечивает подачу тока на бензонасос.

После того как якорь перемещается, контакты замыкаются и электрический ток подается на бензонасос. Таким образом, бензонасос начинает работать и подает топливо в систему подачи.

Когда сигнал от системы управления исчезает, обмотка реле размагничивается, что приводит к перемещению якоря обратно и размыканию контактов.

Принцип работы реле бензонасоса обеспечивает контроль за подачей тока на бензонасос в соответствии с сигналами системы управления. Это позволяет эффективно и надежно обеспечивать подачу топлива в систему подачи и поддерживать работу двигателя автомобиля.

Видео:Как проверить реле топливного насосаСкачать

Выбор правильного места для установки реле бензонасоса

Правильное место для установки реле бензонасоса важно для его надежной работы и защиты от долговременного повреждения. Реле бензонасоса отвечает за подачу топлива от бензобака к двигателю автомобиля, поэтому его установка требует тщательного подхода.

При выборе места для установки реле бензонасоса следует учитывать несколько факторов:

1. Безопасность

Необходимо выбрать место, где реле не будет подвергаться механическим повреждениям или перегреву, что может привести к его неисправности и возможным пожарным или электрическим неполадкам. Реле должно быть установлено в недоступном месте, чтобы избежать его случайного отключения или повреждения при обслуживании автомобиля.

2. Близость к бензонасосу

Реле должно быть установлено как можно ближе к бензонасосу, чтобы минимизировать потери сигнала и обеспечить надежную работу системы подачи топлива. Если реле будет установлено на большом расстоянии от бензонасоса, это может привести к плохой работе топливной системы и возможным поломкам.

Следует также учитывать, что реле бензонасоса требуется соединить с другими компонентами автомобиля, такими как аккумулятор и электрическая система. Поэтому место установки реле должно обеспечивать удобный доступ к этим компонентам для проведения необходимых соединений.

Важно помнить, что каждый автомобиль может иметь уникальные особенности в конструкции, поэтому решение о выборе места для установки реле бензонасоса должно быть основано на рекомендациях производителя автомобиля или специалистов в данной области.

• Общие рекомендации для установки реле бензонасоса:
1. Избегайте установки реле в близком контакте с выхлопной системой или другими источниками высокой температуры.
2. Установите реле так, чтобы оно было защищено от влаги и воды, чтобы предотвратить коррозию и повреждение электрических контактов.
3. Осуществите надежное крепление реле, чтобы предотвратить его случайное повреждение или смещение при вибрации автомобиля.

Важно помнить, что правильное место для установки реле бензонасоса может различаться в зависимости от типа автомобиля и его конструкции, поэтому для достижения оптимальной производительности рекомендуется проконсультироваться с производителем автомобиля или квалифицированным специалистом.

Видео:Как запустить бензонасос напрямуюСкачать

Подключение реле бензонасоса на Паджеро Ио

Реле бензонасоса находится в блоке предохранителей и реле автомобиля. Откройте крышку блока предохранителей, чтобы найти нужное реле.

Для того чтобы подключить реле бензонасоса, следуйте следующим шагам:

1. Снимите клемму с минусового полюса аккумулятора, чтобы исключить возможность короткого замыкания или поражения электрическим током.
2. Осмотрите блок предохранителей и реле, чтобы найти реле бензонасоса. Проверьте маркировку, чтобы убедиться, что это именно нужное реле.
3. Используя схему предохранителей и реле, определите местоположение разъема для реле бензонасоса.
4. Включите зажигание, но не заводите двигатель. После этого нажмите на реле бензонасоса, чтобы проверить его работу. Вы должны услышать звук щелчка реле, что будет означать его корректную работу.
5. Убедитесь, что реле плотно вставлено в разъем. Если реле не входит плотно, это может привести к неполадкам в работе бензонасоса, и его подключение следует проверить.
6. Проверьте, нет ли повреждений на проводах, и убедитесь, что они герметично подключены к разъему реле. Замените поврежденные провода при необходимости.
7. Осматривайте реле и провода регулярно, чтобы выявлять возможные проблемы и предотвращать поломки системы питания автомобиля.

Правильное подключение реле бензонасоса к Паджеро Ио не только обеспечивает надежную работу системы питания, но и увеличивает безопасность водителя и пассажиров автомобиля.

Видео:не работает бензонасос, реле бензонасосаСкачать

Технические особенности реле бензонасоса на Паджеро Ио

Реле бензонасоса представляет собой электромеханическое устройство, которое управляется электрическим током. Внутри реле находятся коммутационные контакты и электромагнит, который открывает или закрывает контакты в зависимости от поступающего сигнала. Если реле бензонасоса работает неправильно или выходит из строя, это может привести к отказу бензонасоса и проблемам с поставкой топлива.

Важно отметить, что местоположение реле бензонасоса на Паджеро Ио может различаться в зависимости от года выпуска и конфигурации автомобиля. Однако в большинстве случаев оно располагается в электрощите или под капотом автомобиля. Чтобы найти точное местоположение реле, рекомендуется обратиться к руководству пользователя или обратиться к специалисту.

При возникновении проблем с бензонасосом на Паджеро Ио, перед вами может возникнуть необходимость проверить или заменить реле. Для этого следует отключить электропитание и аккуратно извлечь реле из его разъема. Затем можно проверить его работоспособность с помощью мультиметра или заменить на новое реле.

Видео:Признаки неисправности реле топливного насосаСкачать

Переделка системы реле бензонасоса на Паджеро Ио

Система реле бензонасоса в автомобиле Паджеро Ио может быть переделана для улучшения производительности и эффективности. Переделка включает в себя замену стандартного реле на более мощное и надежное, а также добавление дополнительных элементов для оптимизации работы системы.

Одним из основных элементов переделки является замена стандартного реле бензонасоса на более мощное и надежное. Стандартное реле имеет ограничения в работе, особенно при повышенной нагрузке. Замена на более мощное реле позволяет улучшить подачу топлива и обеспечить надежную работу системы.

Кроме замены реле, также рекомендуется добавить дополнительные элементы, которые помогут оптимизировать работу системы бензонасоса. Один из таких элементов — фильтр для топлива, который позволяет убрать излишки грязи и частиц из топлива, обеспечивая более чистую подачу к топливному насосу и предотвращая его засорение.

Кроме того, рекомендуется добавить дополнительное реле для управления работой бензонасоса. Это позволит разгрузить главное реле и улучшить его производительность. Дополнительное реле можно подключить параллельно главному, чтобы обеспечить непрерывное питание бензонасоса и предотвратить перегрузку основного реле.

Переделка системы реле бензонасоса может значительно улучшить работу и производительность автомобиля Паджеро Ио. Замена стандартного реле на более мощное, добавление фильтра для топлива и дополнительного реле позволяют обеспечить надежную и эффективную работу системы бензонасоса.

Видео:Как проверить реле на работоспособность мультиметромСкачать

Нюансы установки реле бензонасоса на Паджеро Ио

Реле бензонасоса – это устройство, которое контролирует работу бензонасоса. Оно включается и выключается в зависимости от сигнала, поступающего из системы зажигания. Установка реле бензонасоса может быть необходима в случае, если бензонасос не работает или работает нестабильно.

Выбор места для установки реле бензонасоса

Перед установкой реле бензонасоса на Паджеро Ио необходимо выбрать подходящее место для его размещения. Лучше всего выбрать место вблизи бензонасоса, чтобы уменьшить длину проводов и минимизировать потери сигнала.

Однако при выборе места необходимо учесть следующие моменты:

1. Помещение реле бензонасоса вблизи пламени или источников высокой температуры может привести к повреждению устройства. Поэтому необходимо выбирать место, где реле будет защищено от подобных воздействий.
2. Реле должно быть установлено таким образом, чтобы его корпус был заземлен. Это необходимо для защиты от статического электричества и искрения.
3. Установка реле бензонасоса в месте с хорошей вентиляцией поможет предотвратить перегрев и продлит срок его службы.

Порядок установки реле бензонасоса

После выбора места для установки реле бензонасоса, следует приступить к установке:

1. Отключите аккумулятор, чтобы предотвратить повреждение электрической системы автомобиля.
2. Ослабьте зажимы проводки бензонасоса с помощью изоляционной ленты или отвертки.
3. Закрепите реле бензонасоса на выбранном месте с помощью крепежных элементов или специального клея.
4. Подключите провода бензонасоса к реле, обеспечив надежную фиксацию проводов.
5. Проверьте работу реле бензонасоса, а затем включите автомобиль.
6. Убедитесь, что бензонасос функционирует стабильно и без сбоев.

Важно помнить, что установка реле бензонасоса может потребовать знания основ автомобильной электрики и органах управления автомобилем. Если у вас нет достаточного опыта, лучше обратиться к специалисту.

Видео:Снятие и проверка бензонасоса Митсубисси Паджеро Ио Пинин.Скачать

Проверка работоспособности реле бензонасоса на Паджеро Ио

Для проверки работоспособности реле бензонасоса на Паджеро Ио, следуйте инструкциям ниже:

1. Откройте капот автомобиля и найдите блок предохранителей и реле. Обычно они находятся находятся на передней панели слева от батареи.
2. Найдите реле бензонасоса, как правило, оно помечено соответствующей надписью на крышке реле.
3. Аккуратно вытащите реле из гнезда, используя небольшой плоский отвертку или пассатижи. Будьте осторожны при выполнении этой операции, чтобы не повредить реле.
4. Посмотрите на контакты реле и проверьте их на наличие видимых повреждений или окисления. Если контакты выглядят не в лучшем состоянии, то реле скорее всего неисправно и требуется замена.
5. Для проверки работоспособности реле с помощью мультиметра, установите его на режим измерения сопротивления.
6. Подключите красный провод мультиметра к коммутационному контакту реле, как показано на схеме или в инструкции к автомобилю.
7. Подключите черный провод мультиметра к набору контактов реле, не являющихся коммутационными контактами.
8. Если мультиметр показывает бесконечное сопротивление, то реле неисправно и требуется замена.
9. Если мультиметр показывает низкое сопротивление (от нуля до нескольких десятков Ом), то реле работает исправно.

После проведения проверки реле бензонасоса, обязательно установите его обратно в гнездо и убедитесь, что оно надежно закреплено. Если вам не удалось определить причину неисправности системы топливоподачи, рекомендуется обратиться к специалисту для проведения более подробной диагностики и ремонта.

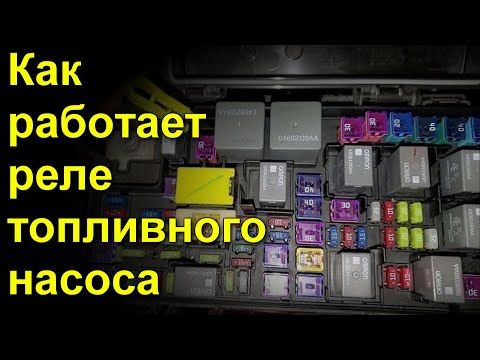

Видео:Как работает реле топливного насосаСкачать

Замена реле бензонасоса на Паджеро Ио

Бензонасос автомобиля Паджеро Ио играет важную роль в обеспечении нормальной работы топливной системы. Реле бензонасоса отвечает за подачу электропитания на сам насос. Когда реле выходит из строя, возникают проблемы с подачей топлива, что сказывается на работе двигателя.

Симптомы неисправности реле бензонасоса

Если реле бензонасоса вышло из строя, могут возникнуть следующие проблемы:

• Двигатель не заводится или заводится с трудом;
• Разрежение топлива в системе;
• Прерывистая работа двигателя;
• Остановка двигателя во время движения;
• Повышенный расход топлива.

Замена реле бензонасоса

Для замены реле бензонасоса на Паджеро Ио необходимо выполнить следующие шаги:

1. Остановите двигатель и выключите зажигание.
2. Найдите реле бензонасоса, которое обычно расположено в электрооборудовании автомобиля.
3. Отключите электропитание, открыв крышку корпуса реле.
4. Снимите старое реле, аккуратно отсоединив все провода и разъемы.
5. Установите новое реле в обратной последовательности, обеспечив правильное подключение проводов и разъемов.
6. Закройте корпус реле и убедитесь, что все соединения прочные и надежные.
7. Заведите двигатель и проверьте работу бензонасоса.

После проведения замены реле бензонасоса произойдет восстановление подачи электропитания на бензонасос, что позволит нормализовать работу топливной системы автомобиля Паджеро Ио.
