Шема двигателя BMW F30: основные компоненты и принцип работы (3 видео)

BMW F30 — это модель автомобиля, которая выпускалась с 2011 по 2018 год. Одной из главных особенностей этой модели является двигатель, который обеспечивает высокую мощность и эффективность работы.

Основные компоненты двигателя BMW F30 включают в себя блок цилиндров, поршни, коленчатый вал, распределительный вал, головку блока цилиндров, систему впрыска топлива и систему выпуска отработанных газов. Благодаря современным технологиям и инженерным решениям, эти компоненты работают вместе для обеспечения высокой мощности и эффективности работы двигателя.

Принцип работы двигателя BMW F30 основан на внутреннем сгорании топлива. Топливо смешивается с воздухом в цилиндре блока цилиндров, после чего происходит сжатие смеси с помощью поршня. В это время происходит зажигание смеси, что вызывает расширение газов и движение поршня. Это движение передается на коленчатый вал, который преобразует его во вращательное движение. В результате, коленчатый вал передает энергию на колеса автомобиля, обеспечивая его движение.

Эффективность работы двигателя BMW F30 достигается за счет использования передовых технологий, таких как системы непосредственного впрыска топлива, системы впрыска воды, турбонаддува и системы стоп-старт. Эти технологии позволяют улучшить экономичность и мощность двигателя, а также снизить выбросы вредных веществ в атмосферу.

Содержание

Цилиндры двигателя BMW F30
Коленвал и поршни BMW F30
Головка блока цилиндров и клапаны BMW F30
Структура и функции головки блока цилиндров
Работа клапанов в головке блока цилиндров
Система смазки двигателя BMW F30
Основные компоненты системы смазки
Принцип работы системы смазки
Система охлаждения двигателя BMW F30
Система зажигания BMW F30
Топливная система BMW F30
Система выпуска отработавших газов BMW F30
Глушитель
Катализатор
Датчики
Нагнетатель и система наддува BMW F30
Преимущества системы наддува в BMW F30:
Система управления двигателем BMW F30
Выхлопная система BMW F30
📹 Видео

Видео:Какую BMW F30 выбрать? Технический разбор по двигателям, слабые места.Скачать

Цилиндры двигателя BMW F30

Двигатель BMW F30 оборудован рядным мотором, который состоит из нескольких цилиндров. Количество цилиндров может варьироваться в зависимости от модификации двигателя.

Цилиндр — это основной рабочий элемент двигателя, в котором происходит сгорание топлива. В каждом цилиндре находится поршень, который двигается вверх и вниз под воздействием горючей смеси. Поршень в своем движении приводит в действие коленчатый вал, который передает силу на приводные механизмы.

Двигатель BMW F30 может быть оснащен 4, 6 или 8 цилиндрами. Чем больше количество цилиндров, тем больше мощность и крутящий момент может развивать двигатель. Также большее количество цилиндров влияет на плавность хода двигателя и его работу при различных нагрузках.

В двигателе BMW F30 используются цилиндры с различными диаметрами и ходом поршня, что позволяет достичь оптимального соотношения мощности и экономичности. Материалом для изготовления цилиндров может служить алюминий или чугун. Каждый цилиндр имеет свою гильзу, которая герметично закреплена в блоке цилиндров.

Цилиндры двигателя BMW F30 снабжены системами охлаждения, что позволяет поддерживать оптимальную температуру сгорания топлива и увеличивать ресурс двигателя. Также цилиндры обеспечивают герметичность камеры сгорания, предотвращая утечку газов и масла.

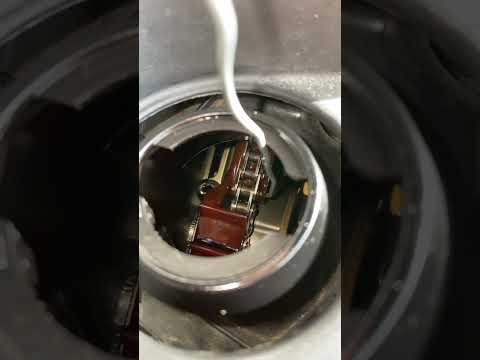

Видео:BMW F30 диагностика мотора N20 цепьСкачать

Коленвал и поршни BMW F30

Коленвал – это основной вал двигателя, который находится в нижней части блока цилиндров. Он соединяет поршни с маховиком и вращается под воздействием горячих газов, образующихся в процессе сгорания топлива. Коленвал выполняет две основные функции – преобразование вертикального движения поршня во вращательное движение и передачу этого движения на другие механизмы, такие как маховик и ГРМ (газораспределительный механизм).

Поршни – это цилиндрические детали, которые находятся внутри цилиндров двигателя. Они перемещаются вверх и вниз под воздействием газов, создаваемых сгоранием топлива. Главная функция поршней – преобразование энергии горячих газов в механическую энергию. Когда топливо сгорает, поршень перемещается вниз, создавая силу, которая приводит в движение коленвал. Когда поршень поднимается вверх, он создает сильное давление, необходимое для сжатия смеси топлива и воздуха в цилиндре.

Коленвал и поршни вместе обеспечивают работу двигателя BMW F30. Они работают в тесной синхронности с другими компонентами двигателя, такими как клапаны и системы охлаждения, и обеспечивают надежную и эффективную работу двигателя.

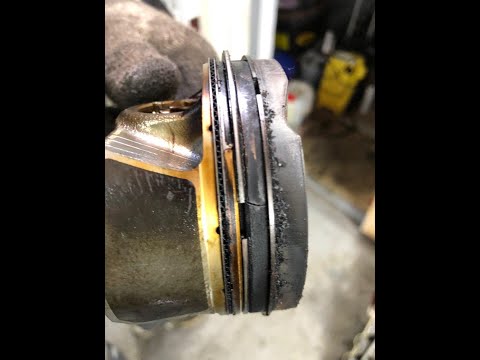

Видео:BMW F30 N47 ремонт мотора и слабые местаСкачать

Головка блока цилиндров и клапаны BMW F30

Структура и функции головки блока цилиндров

Головка блока цилиндров состоит из следующих основных компонентов:

Клапаны	– отвечают за впуск и выпуск газов, а также регулируют их поток. Они открываются и закрываются в определенные моменты, обеспечивая правильную работу двигателя.
Головка цилиндров	– является платформой, на которой размещены клапаны и другие важные компоненты. Она имеет каналы для впуска и выпуска газов, а также проводит охлаждение.
Прокладка головки блока цилиндров	– обеспечивает герметичность и предотвращает протечки масла или газов. Она устанавливается между блоком цилиндров и головкой.
Свечи зажигания	– необходимы для поджигания рабочей смеси в цилиндре. Они расположены над камерой сгорания и подключены к системе зажигания.

Работа клапанов в головке блока цилиндров

Клапаны в головке блока цилиндров играют важную роль в цикле работы двигателя. Впускной клапан открывается для впуска свежей рабочей смеси или воздуха с топливом в цилиндр, а выпускной клапан открывается для выброса отработанных газов.

Работа клапанов происходит благодаря усилиям механизма привода клапанов, состоящего из распределительного вала, толкателей и клапанных дисков. С помощью кулачков распределительного вала происходит открывание и закрывание клапанов в нужный момент, согласно фазе работы двигателя.

Корректная работа клапанов обеспечивает правильное соотношение впуска и выпуска газов, а также поддерживает оптимальный воздушно-топливный смесь. Это позволяет двигателю BMW F30 работать более эффективно и экономично.

Видео:BMW F30. Что с ней не так?Скачать

Система смазки двигателя BMW F30

Основные компоненты системы смазки

Система смазки включает в себя следующие компоненты:

Масляный насос	Отвечает за подачу масла к подвижным деталям двигателя. Он приводится в движение через приводной ремень или цепь от коленчатого вала двигателя.
Масляный фильтр	Очищает масло от механических частиц и примесей, препятствуя их попаданию в систему смазки.
Масляный радиатор	Отвечает за охлаждение масла, чтобы поддерживать его оптимальную температуру в процессе работы двигателя.
Масляный бак	Содержит запас масла, которое регулярно подается к подвижным деталям двигателя.

Принцип работы системы смазки

Принцип работы системы смазки двигателя BMW F30 заключается в следующем:

Масло подается из масляного бака в масляный насос.
Масляный насос подает масло к подвижным деталям двигателя, таким как коленчатый вал, шатуны и поршни.
Масло смазывает и охлаждает подвижные детали двигателя, удаляя трение и предотвращая износ.
Излишки масла возвращаются в масляный бак через систему слива.

Таким образом, система смазки двигателя BMW F30 обеспечивает надежную и эффективную работу двигателя, продлевая его срок службы и обеспечивая оптимальную производительность автомобиля.

Видео:Про тяготы и лишения владельцев BMW 3 F30 | Подержанные автомобилиСкачать

Система охлаждения двигателя BMW F30

Основные компоненты системы охлаждения:

Радиатор
Вентилятор
Термостат
Система циркуляции охлаждающей жидкости (насос, трубки, расширительный бачок)
Термостатический корпус

Принцип работы системы охлаждения основан на циркуляции охлаждающей жидкости по двигателю и ее охлаждении в радиаторе. При работе двигателя охлаждающая жидкость циркулирует по системе, поглощает тепло от горячих деталей и поступает в радиатор для охлаждения.

Радиатор представляет собой специальную конструкцию, состоящую из множества тонких пластинок, которые увеличивают поверхность радиатора и улучшают его охлаждающую способность. Охлаждение радиатора осуществляется благодаря воздуху, который создается вентилятором или при движении автомобиля.

Термостат является устройством, управляющим температурой охлаждающей жидкости. Он открывает и закрывает путь охлаждающей жидкости к радиатору в зависимости от температуры двигателя. Это позволяет быстрее достигнуть оптимальной температуры работы двигателя и поддерживать ее на нужном уровне. Кроме того, термостат помогает снизить износ двигателя и сократить расход топлива.

Компоненты системы охлаждения работают в тесной взаимосвязи, обеспечивая стабильную и эффективную работу двигателя. Правильное функционирование системы охлаждения важно для поддержания оптимальной температуры двигателя и продления его срока службы.

Видео:👍 От покупки такой BMW не будем отговаривать: чем радует "тройка" F30.Скачать

Система зажигания BMW F30

Основными компонентами системы зажигания являются:

1.	Высоковольтные провода
2.	Катушка зажигания
3.	Распределитель зажигания (если присутствует)
4.	Зажигательные свечи

Высоковольтные провода служат для передачи высокого напряжения от катушки зажигания до зажигательных свечей. Они должны быть надежными и обладать высокой изоляцией, чтобы предотвратить утечку тока.

Катушка зажигания генерирует высокое напряжение, необходимое для создания искры. Она работает на принципе электромагнитной индукции, при которой электрический ток внутри катушки создает магнитное поле, которое, в свою очередь, индуцирует высокое напряжение в выходной обмотке.

Распределитель зажигания (если присутствует) отвечает за правильную последовательность подачи искры на каждый цилиндр двигателя. Он имеет ротор и контакты, которые размещены внутри распределительного колпачка и перемещаются в соответствии с работой двигателя.

Зажигательные свечи осуществляют воспламенение смеси в цилиндрах при наличии искры. Они имеют специальный электрод, который создает искру при воздействии на него высокого напряжения.

Система зажигания BMW F30 основана на использовании электронного управления, что позволяет более точно контролировать момент зажигания и оптимизировать работу двигателя с учетом различных условий эксплуатации.

Видео:BMW F30 - это лучшая машина в мире (даже если вы не любите BMW)Скачать

Топливная система BMW F30

Топливная система BMW F30 играет важную роль в обеспечении эффективной и надежной работы силового агрегата автомобиля. Эта система предназначена для доставки топлива из бака к двигателю и поддержания постоянного давления в топливной системе.

Основные компоненты топливной системы BMW F30 включают:

Топливный бак: хранит топливо до момента его подачи в систему.
Топливный насос: отвечает за подачу топлива из бака к двигателю.
Топливные фильтры: удаляют примеси и загрязнения из топлива, предотвращая их попадание в инжекторы и другие компоненты системы.
Топливные инжекторы: распыляют топливо в цилиндры двигателя.
Датчики топливной системы: контролируют уровень топлива, давление в системе и другие параметры для оптимальной работы двигателя.
Регулятор давления топлива: поддерживает постоянное давление топлива в системе, что позволяет достичь оптимального смешения топлива и воздуха.

Принцип работы топливной системы BMW F30 основан на следующем:

Топливо забирается из бака с помощью топливного насоса.
Пройдя через топливные фильтры, топливо поступает в инжекторы.
Инжекторы распыляют топливо в цилиндры двигателя, где оно смешивается с воздухом.
Смесь топлива и воздуха зажигается системой зажигания, и начинается рабочий цикл двигателя.
Избыток топлива, необходимый для работы двигателя, возвращается в бак через регулятор давления топлива.

Таким образом, топливная система BMW F30 обеспечивает надежную подачу и распыление топлива для эффективной работы двигателя, что позволяет автомобилю достичь высокой производительности и экономичности.

Видео:ТОП проблем БМВ Ф30 | Самые частые неисправности и недостатки BMW F30Скачать

Система выпуска отработавших газов BMW F30

Система выпуска отработавших газов в автомобиле BMW F30 играет важную роль в обеспечении эффективности и экологической безопасности двигателя. Она состоит из нескольких компонентов, каждый из которых выполняет свою функцию.

Глушитель

Глушитель – это один из основных компонентов системы выпуска отработавших газов. Он предназначен для снижения шума, возникающего при выхлопе отработавших газов. Глушитель имеет специальную конструкцию, позволяющую снизить уровень шума без ухудшения проходимости газов через систему. Он обычно изготавливается из специальных легких и прочных материалов, таких как нержавеющая сталь или титан.

Катализатор

Катализатор – это устройство, которое используется для очистки отработавших газов от вредных веществ. В системе выпуска отработавших газов BMW F30 обычно используется трехкомпонентный катализатор, состоящий из предварительного катализатора (обычно в форме керамического блока), основного катализатора (обычно металлического блока с покрытием из платины, палладия и родия) и послекатализатора (используется для дополнительной очистки отработавших газов).

Основная функция катализатора заключается в том, чтобы преобразовывать вредные компоненты, такие как оксиды азота (NOx), угарные вещества и углеводороды, в менее вредные вещества. Это достигается благодаря активным металлическим покрытиям, которые способствуют химическим реакциям между отработавшими газами и вредными компонентами.

Датчики

Система выпуска отработавших газов также включает в себя несколько датчиков, которые контролируют работу катализатора и оптимизируют процесс очистки отработавших газов. Датчики могут измерять уровень кислорода, содержание вредных веществ в отработавших газах и другие параметры, которые позволяют системе регулировать работу двигателя и обеспечивать эффективную очистку газов.

В целом, система выпуска отработавших газов BMW F30 является важной частью двигателя, обеспечивающей его эффективную работу и снижение вредного воздействия на окружающую среду. Конструкция и функции компонентов системы важны для обеспечения надежности, производительности и экологической безопасности автомобиля.

Видео:Свежее мясо! Шуточки про БМВ ☺️ BMW f30 n20 b20 328i |Готовлюсь к замене двигателя 😀 Ждём прокладкиСкачать

Нагнетатель и система наддува BMW F30

Нагнетатель и система наддува играют важную роль в работе двигателя BMW F30, обеспечивая ему дополнительную мощность и эффективность. Нагнетатель отвечает за подачу сжатого воздуха в цилиндры двигателя, что позволяет повысить его мощность и крутящий момент.

В BMW F30 наиболее распространенной системой наддува является турбонагнетатель. Он состоит из двух основных компонентов: турбины и компрессора. Турбина приводится в движение отработанными газами, выходящими из цилиндров двигателя. Этот двигательный отход перекачивается в турбину, вызывая ее вращение. В свою очередь, вращение турбины передается на компрессор, который отвечает за прессовку воздуха, проходящего через него.

Подача сжатого воздуха в цилиндры двигателя является ключевой особенностью системы наддува. Благодаря этому двигатель работает более эффективно и обеспечивает больше мощности. Подача воздуха приводит к увеличению расхода топлива, поэтому система наддува обычно сочетается с системой впрыска топлива и управлением двигателем, чтобы обеспечить оптимальное соотношение воздуха и топлива.

Преимущества системы наддува в BMW F30:

Увеличение мощности: система наддува позволяет увеличить мощность двигателя без увеличения его объема.
Более высокий крутящий момент: нагнетатель обеспечивает большую крутящую момент, что повышает динамические характеристики автомобиля.
Экономия топлива: благодаря более эффективной работы двигателя, система наддува помогает снизить расход топлива в BMW F30.

Использование нагнетателя и системы наддува является важным технологическим решением, позволяющим добиться оптимальной работы двигателя BMW F30 и повысить его производительность.

Видео:Cтоит ли брать Bmw 318 f30 c мотором B38? Давайте разбираться.Скачать

Система управления двигателем BMW F30

В основе системы управления двигателем BMW F30 лежит электронный блок управления (ECU), который получает информацию о состоянии различных компонентов двигателя, таких как датчики давления, температуры, положения дроссельной заслонки и других параметров.

ECU анализирует полученные данные и принимает решения по оптимальным настройкам двигателя. Он контролирует количество подаваемого топлива, момент зажигания, положение дроссельной заслонки и другие параметры работы двигателя для обеспечения оптимальной производительности и эффективности.

Система управления двигателем BMW F30 также включает в себя различные электронные и электромеханические устройства, которые регулируют работу подсистем двигателя, таких как система впрыска топлива, система зажигания и система впуска и выпуска.

Одним из ключевых компонентов системы управления двигателем является система диагностики автомобиля (OBD), которая позволяет контролировать работу двигателя, выявлять и исправлять возможные неисправности. Она предоставляет информацию об ошибках и сбоях в работе двигателя, а также позволяет производить диагностику и настройку системы управления.

Система управления двигателем BMW F30 является сложной и технологичной системой, обеспечивающей эффективную и надежную работу автомобиля. Она позволяет автомобилю достигать высоких показателей производительности и экономичности, а также обеспечивает комфорт и безопасность во время движения.

Видео:Лучший! Обзор BMW F30 / тест БМВ Ф30Скачать

Выхлопная система BMW F30

Выхлопная система BMW F30 отвечает за эффективное удаление отработанных газов из двигателя и оптимизацию работы всей системы. Она состоит из нескольких основных компонентов, каждый из которых выполняет свою функцию.

Основными компонентами выхлопной системы являются:

Компонент	Описание
Глушитель	Глушитель обеспечивает амортизацию шума, который создается при работе двигателя. Он снижает уровень шума и вибраций, повышая комфорт в салоне автомобиля.
Катализатор	Катализатор является частью выхлопной системы, которая выполняет задачу очистки отработанных газов от вредных веществ. Он содержит специальные катализаторы, которые преобразуют токсичные компоненты в безопасные вещества.
Глушитель центральный	Глушитель центральный является еще одним компонентом выхлопной системы. Он выполняет функцию амортизации шума и пропускает очищенные отработанные газы дальше по выхлопной системе.
Глушитель задний	Глушитель задний является последним звеном выхлопной системы. Он дополнительно снижает уровень шума и обеспечивает конечное удаление отработанных газов из автомобиля.
Трубы и соединительные элементы	Трубы и соединительные элементы связывают все компоненты выхлопной системы в одну целостную систему. Они обеспечивают правильное направление потока отработанных газов и герметичность системы.

Работа выхлопной системы BMW F30 основана на принципе последовательного прохождения отработанных газов через все компоненты системы. Газы, смешиваясь с воздухом, проходят через катализатор, где происходит их очистка. Затем они проходят глушитель центральный и глушитель задний, где снижается уровень шума и происходит оконечное удаление газов из автомобиля. Трубы и соединительные элементы обеспечивают правильное направление потока газов и герметичность выхлопной системы.
