Шема подключения генератора форд транзит — основные принципы и рекомендации

Генератор – это устройство, предназначенное для преобразования механической энергии в электрическую. В автомобиле генератор выполняет роль источника электроэнергии, необходимой для питания электроприборов. Один из самых популярных автомобилей на российском рынке – Форд Транзит, – также оснащается генератором. Для корректной работы генератора необходимо правильно подключить его к электрической сети автомобиля.

Подключение генератора Форд Транзит требует соблюдения определенной схемы. Сначала необходимо отключить клемму + аккумулятора. После этого нужно снять ремень привода генератора, открутить клемму + генератора и отсоединить провод от клеммы А. Далее необходимо открутить болты и снять крепление генератора с двигателя.

Важно помнить, что перед установкой нового генератора необходимо проверить его техническое состояние. Затем следует установить новый генератор и затянуть его болты крепления с определенным усилием. После этого нужно установить на генераторе ремень привода, подключить провод к клемме А и закрепить клемму + генератора. Наконец, нужно установить кулачок привода ремня и затянуть болт на определенное усилие. Завершить подключение генератора Форд Транзит следует подключением клеммы + аккумулятора и проверкой его работоспособности.

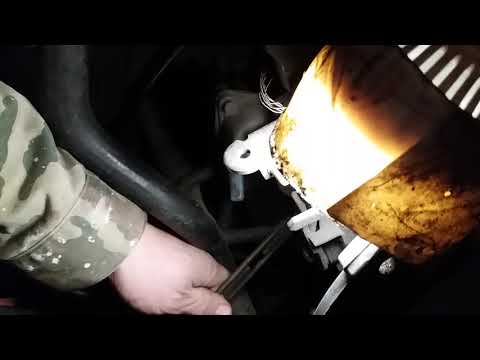

Видео:как правильно подключить генераторСкачать

Руководство по подключению генератора Форд Транзит

Шаг 1: Подготовка

1. Выключите зажигание автомобиля и отсоедините отрицательный клеммный зажим аккумулятора.
2. Перед началом работ, убедитесь, что вам доступно все необходимое инструменты и оборудование.
3. Найдите генератор, расположенный в моторном отсеке автомобиля. Обычно он находится вблизи двигателя и состоит из корпуса с приводной ременной шайбой.

Шаг 2: Подключение генератора

1. Отсоедините ремень привода генератора, разлепив его с шкива.
2. Отсоедините все электрические и проводные соединения генератора, пометив их для правильного подключения в будущем.
3. Снимите генератор с автомобиля, следя за тем, чтобы ничего не повредить при этом процессе.
4. Подключите новый генератор, следуя инструкциям, предоставленным производителем. Убедитесь, что все соединения электрические и проводные очищены и без повреждений.
5. Закрепите генератор на автомобиле, затянув болты крепления согласно указаниям производителя.

Шаг 3: Завершение работ

1. Проверьте все электрические и проводные соединения генератора, убедитесь в их надежности и правильности.
2. Установите ремень привода генератора на шкив и правильно натяните его.
3. Подсоедините отрицательный клеммный зажим аккумулятора.
4. Проверьте работу генератора, запустив двигатель и убедившись, что генератор заряжает аккумулятор.

После завершения всех этих шагов вы успешно подключите генератор Форд Транзит и будете уверены в его надежной работе.

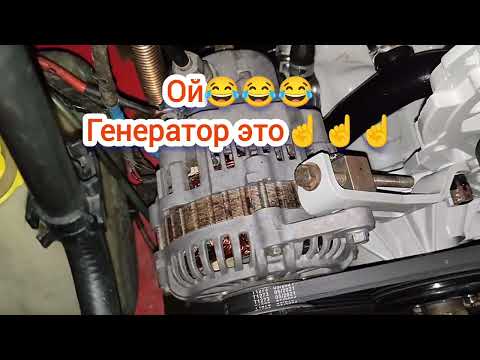

Видео:Для чего нужен контакт "D" и "L" автомобильного генератора.Скачать

Установка генератора Форд Транзит

Неисправность генератора может привести к разрядке аккумулятора и проблемам с запуском двигателя. Поэтому, если вы обнаружили признаки неисправности генератора, вам необходимо его заменить.

Для установки генератора Форд Транзит следуйте инструкции:

1. Отсоедините клемму аккумулятора, чтобы избежать случайной короткой замыкания и обеспечить безопасность работ.
2. Снимите ремень привода генератора с помощью специального инструмента, например, ключа или отвертки.
3. Отсоедините электрические разъемы от генератора с помощью ключа или плоскогубцев.
4. Отверните болты крепления генератора с помощью гаечного ключа или рожкового ключа.
5. Снимите генератор со специальных кронштейнов.
6. Установите новый генератор Форд Транзит на место старого и закрепите его с помощью болтов.
7. Подсоедините электрические разъемы к генератору.
8. Установите ремень привода генератора на своё место.
9. Подсоедините клемму аккумулятора.

После установки генератора Форд Транзит рекомендуется проверить его работоспособность, выполнить проверку зарядки аккумулятора и наличия электричества на электроприборах автомобиля.

Если вы не уверены в своих навыках, рекомендуется обратиться к специалисту для установки генератора и проведения диагностики электрооборудования автомобиля.

Видео:принцип работы генератораСкачать

Крепление генератора Форд Транзит

Для обеспечения надежной работы генератора Форд Транзит необходимо правильно его закрепить. Крепление генератора выполняется с учетом нескольких важных моментов.

1. Расположение генератора. Генератор устанавливается на двигатель автомобиля и должен быть расположен таким образом, чтобы доступ к нему был свободным и возможность монтажных работ не вызывала затруднений.

2. Использование крепежных элементов. Для надежного крепления генератора необходимо использовать специальные крепежные элементы, предусмотренные производителем. Не рекомендуется использовать самодельные крепежные элементы, так как это может привести к непредвиденным последствиям.

3. Правильная установка. Генератор должен быть установлен таким образом, чтобы его положение соответствовало указаниям производителя. Обратите внимание на положение крепежных отверстий и не допускайте их деформации или повреждения при установке.

4. Затяжка крепежных элементов. При закреплении генератора необходимо точно соблюдать указания производителя относительно момента затяжки крепежных элементов. Недостаточная затяжка может вызвать возникновение трещин на поверхности генератора, а излишняя – привести к его деформации.

5. Проверка надежности. После установки генератора необходимо проверить надежность его закрепления. Сделайте небольшую проверочную поездку и убедитесь, что генератор не смещается и не издает посторонних звуков.

Следуя указанным выше рекомендациям, вы обеспечите надежное крепление генератора Форд Транзит и гарантированно получите стабильную работу этого важного устройства вашего автомобиля.

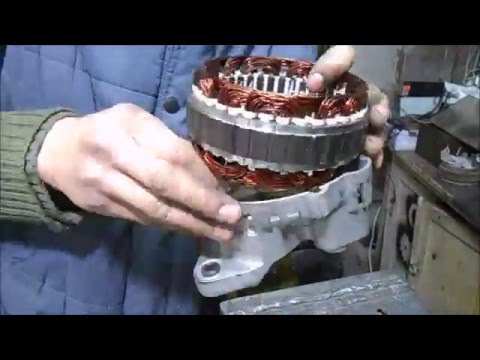

Видео:Автоэлектрик раскрыл все секреты работы генератора и его неисправности!!!Скачать

Соединение проводов генератора Форд Транзит

При подключении генератора в автомобиле Форд Транзит необходимо правильно соединить провода для обеспечения правильной работы электрической системы.

Необходимые инструменты:

• Отвертка
• Ключ
• Пинцет

Порядок соединения проводов:

1. Отсоедините провода от старого генератора, если таковой имеется.
2. Подключите положительный провод (+) генератора к положительному терминалу аккумулятора с помощью ключа. Обычно он имеет красную полоску или знак +.
3. Соедините отрицательный провод (-) генератора с массой автомобиля. Вы можете найти подходящую точку на двигателе или раме автомобиля.
4. Установите ремень генератора на ременную шкивом коленчатого вала двигателя и шкив генератора. Убедитесь, что ремень натянут, но не слишком туго.
5. Проверьте все провода на наличие правильных и надежных соединений.

После того, как провода генератора Форд Транзит будут правильно соединены, убедитесь, что все соединения надежны и не имеют зазоров или ослабления. Проверьте электрическую систему автомобиля, чтобы убедиться, что генератор работает правильно и заряжает аккумулятор.

Видео:FORD TRANSIT - ЗАМЕНА ГЕНЕРАТОРА, ПРИВОДНОГО РЕМНЯ И РОЛИКОВ. Треск при запуске двигателя.Скачать

Проверка электрической цепи генератора Форд Транзит

При возникновении проблем с электрической цепью генератора Форд Транзит необходимо выполнить ряд проверок, чтобы выявить и устранить неисправности. Ниже приведены основные этапы проверки:

1. Проверка подключения проводов

Первым делом необходимо проверить, правильно ли подключены провода генератора. Провода должны быть надежно закреплены на клеммах генератора и аккумулятора. Также следует убедиться в отсутствии повреждений и коррозии на проводах.

2. Проверка натяжения ремня генератора

Чтобы генератор работал эффективно, необходимо проверить натяжение ремня привода генератора. Ремень должен быть достаточно туго натянут, чтобы предотвратить проскальзывание. При необходимости следует осуществить регулировку натяжения ремня.

3. Проверка зарядного тока генератора

Для проверки зарядного тока генератора необходимо использовать мультиметр. Подключите мультиметр к генератору, затем запустите двигатель и установите его на обороты холостого хода. Считайте показания мультиметра. Нормальное значение зарядного тока должно быть около 13,5-14,5 В.

Важно: Если показания мультиметра ниже или выше нормы, это может указывать на неисправность генератора или других элементов электрической системы. В таком случае рекомендуется обратиться к специалисту для диагностики и ремонта.

4. Проверка выходного напряжения генератора

Для проверки выходного напряжения генератора используйте мультиметр на режиме напряжения переменного тока. Подключите мультиметр к клеммам генератора и снова запустите двигатель. Измерьте напряжение на генераторе. Нормальное значение должно быть около 13,5-14,5 В.

Проверка электрической цепи генератора Форд Транзит является важным шагом в обслуживании и ремонте вашего автомобиля. Следуйте указанным выше шагам для выявления и устранения неисправностей, и при необходимости обратитесь к специалисту для профессиональной помощи.

Видео:Для чего нужен контакт "S" на генераторе автомобиля.Скачать

Подключение регулятора напряжения генератора Форд Транзит

Регулятор напряжения генератора Форд Транзит играет важную роль в обеспечении стабильного электропитания автомобиля. Он контролирует напряжение, выходящее из генератора, и поддерживает его на определенном уровне.

Для подключения регулятора напряжения генератора Форд Транзит, следуйте этим шагам:

1. Отсоедините клемму отрицательного полюса аккумуляторной батареи, чтобы предотвратить короткое замыкание и другие несчастные случаи.
2. Найдите генератор внутри двигательного отсека автомобиля. Обычно он расположен рядом с двигателем и имеет соединительные провода.
3. Отсоедините провода от генератора, помечая их, чтобы затем правильно подключить регулятор напряжения.
4. Найдите разъем на регуляторе напряжения и подключите провода от генератора к соответствующим контактам на разъеме. Обычно разъем имеет отверстия, помеченные цветами или буквами для простого подключения.
5. Убедитесь, что все провода прочно закреплены на месте и не провисают. Они должны быть хорошо изолированы, чтобы предотвратить короткое замыкание и повреждение проводов.
6. Присоедините клемму отрицательного полюса аккумуляторной батареи к ее месту.

Обратите внимание, что эта информация предназначена только для общего понимания процесса и может быть связана с риском повреждения автомобиля или получения травм. Рекомендуется обратиться к руководству по эксплуатации автомобиля или обратиться к профессионалам, если у вас возникли вопросы или затруднения при подключении регулятора напряжения генератора Форд Транзит.

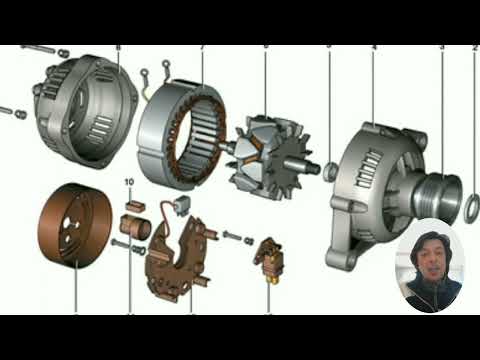

Видео:Схема генератора автомобиля - принцип работы генератораСкачать

Настройка генератора Форд Транзит

Для настройки генератора Форд Транзит потребуется следующее оборудование:

1. Амперметр
2. Вольтметр
3. Мультиметр

Перед началом настройки необходимо убедиться, что двигатель автомобиля заведен и работает на холостом ходу. Затем следует выполнить следующие шаги:

1. Подсоединить амперметр к клемме Б генератора с помощью провода.
2. Установить переключатель мультиметра в положение DC Amps и измерить ток, проходящий через генератор. Он должен быть равен или незначительно выше номинала генератора.
3. Если значения тока или напряжения не соответствуют рекомендуемым, следует осуществить коррекцию с помощью регулировочных винтов на корпусе генератора.

После настройки генератора необходимо убедиться в его надежной работе, а также проверить зарядное напряжение и ток на аккумуляторе автомобиля. В случае необходимости, повторить настройку.

Видео:Схема Подключения Генератора и Стартера для Трактора и Автомобиля ! Электро Проводка с Нуля !Скачать

Проверка работы генератора Форд Транзит

Правильно функционирующий генератор незаменим для поддержания электрической системы автомобиля в работоспособном состоянии. Производительность генератора можно проверить, следуя нескольким простым шагам:

1. Перед проверкой убедитесь, что двигатель автомобиля выключен и автомобиль находится в безопасном положении (например, трансмиссия в нейтральном положении, стояночный тормоз активирован).
2. С помощью мультиметра проверьте напряжение аккумулятора. Оно должно быть около 12 вольт при выключенном двигателе. Если напряжение ниже указанного значения, скорее всего есть проблемы с аккумулятором.
3. Запустите двигатель автомобиля и измерьте напряжение аккумулятора снова. В этот раз оно должно быть в диапазоне 13,5-14,5 вольт. Если напряжение значительно ниже или выше указанного диапазона, возможно, проблема связана с генератором.
4. Проверьте, все ли провода, соединения и ремни генератора находятся в хорошем состоянии и надежно закреплены. Если вы заметите какие-либо повреждения или зазоры, рекомендуется обратиться к специалистам для ремонта или замены.
5. Если напряжение генератора находится в пределах нормы, но у вас все равно возникают проблемы с электричеством (например, слабый заряд аккумулятора, сила света фар уменьшается), рекомендуется обратиться к специалистам, которые смогут провести более детальную диагностику электрической системы вашего автомобиля.

Проверка работы генератора является важной частью регулярного технического обслуживания вашего автомобиля. Раннее обнаружение проблем с генератором позволит избежать неприятностей на дороге и сохранить электрическую систему в идеальном рабочем состоянии.

Видео:Установка генератора на Форд Транзит до 1999г.Скачать

Замена генератора Форд Транзит

Для замены генератора Форд Транзит потребуются следующие инструменты:

• Ключи или гаечный набор;
• Отвертки;
• Динамометрический ключ.

Процесс замены генератора Форд Транзит состоит из нескольких этапов:

1. Отключите отрицательный клеммный зажим аккумулятора, чтобы исключить возможность короткого замыкания.
2. Снимите ремень генератора. Для этого необходимо отпустить натяжитель ремня, снять его с натяжителя и снять с ролика генератора.
3. Отсоедините электрические проводки с генератора. Отсоедините провода с зажимами с генератора, аккумулятора и других электрических систем.
4. Открутите крепежные болты, крепящие генератор к двигателю. В зависимости от модификации двигателя, может потребоваться также снять другие детали и элементы для достижения доступа к генератору.
5. Установите новый генератор Форд Транзит на место старого. Закрепите генератор к двигателю с помощью крепежных болтов. Установите ремень генератора на соответствующие ролики и натяните его с помощью натяжителя.
6. Подсоедините электрические проводки к новому генератору, установите провода с зажимами на аккумулятор и другие электрические системы, как это было сделано на старом генераторе.
7. Установите отрицательный клеммный зажим аккумулятора и проверьте работоспособность нового генератора.

После проведения всех указанных выше шагов замены генератора Форд Транзит, проверьте, работает ли автомобиль исправно. Если возникают проблемы с электрической системой, лучше обратиться к специалистам для диагностики и устранения неисправностей.

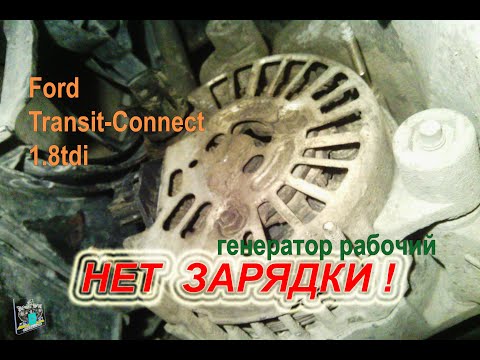

Видео:Нет зарядки! Ремонт проводки генератора - Ford Transit-Connect 1.8tdiСкачать

Обслуживание генератора Форд Транзит

1. Проверка уровня масла: регулярно проверяйте уровень масла в генераторе Форд Транзит. Если уровень масла ниже нормы, добавьте необходимое количество масла.

2. Очистка воздушного фильтра: периодически очищайте и заменяйте воздушный фильтр генератора Форд Транзит. Это поможет предотвратить попадание пыли и грязи в систему и обеспечит более эффективную работу генератора.

3. Проверка состояния ремня генератора: осмотрите ремень на наличие трещин, износа или других повреждений. При необходимости замените ремень.

4. Зарядка аккумулятора: проверьте состояние аккумулятора и проведите его зарядку при необходимости. Генератор должен поддерживать оптимальный уровень заряда аккумулятора для обеспечения надежной работы электрооборудования.

5. Проверка системы охлаждения: проверьте состояние системы охлаждения генератора и убедитесь, что нет утечек охлаждающей жидкости. При необходимости добавьте или замените охлаждающую жидкость.

6. Проверка состояния свечей зажигания: проверьте состояние свечей зажигания и при необходимости замените их. Свечи зажигания должны быть в хорошем состоянии для обеспечения надежной работы двигателя генератора.

7. Проверка работы электрооборудования: проверьте работу всех электрических элементов генератора, таких как фары, указатели поворота, стеклоочистители и т.д. При обнаружении неисправностей проведите ремонт или замену неисправных элементов.

Важно регулярно проводить обслуживание генератора Форд Транзит в соответствии с рекомендациями производителя, чтобы гарантировать его надежную и эффективную работу.

Видео:Как проверить генератор на машине МУЛЬТИМЕТРОМ!!! #АвтодиагностикаСкачать

Ремонт генератора Форд Транзит

Генератор в автомобили Форд Транзит отвечает за подачу электроэнергии на все электрические потребители в автомобиле. Временами может возникать необходимость в ремонте или замене генератора. Ниже приведены основные шаги по ремонту генератора Форд Транзит.

1. Диагностика неисправности

Перед тем как начать ремонт генератора, необходимо провести диагностику и выявить причину неисправности. Проблемой может быть обрыв, короткое замыкание или износ каких-либо элементов генератора.

2. Разборка генератора

После диагностики неисправности следует разобрать генератор. Для этого снимите крышку, обычно крепится несколькими винтами. Осторожно уберите щетки и щеткодержатели, чтобы осмотреть обмотки статора и коммутатор.

Важно: При снятии щеткодержателей, обязательно пометьте их положение, чтобы правильно установить их при сборке.

3. Замена изношенных деталей

При обнаружении износа на элементах генератора, необходимо заменить их на новые. Это может включать замену щеток, щеткодержателей, статора, коммутатора или других компонентов.

Важно: При замене компонентов генератора, следует проверить соответствующие технические характеристики и их совместимость с автомобилем.

4. Сборка генератора

По завершении замены деталей, следует аккуратно собрать генератор обратно. Установите щеткодержатели в их помеченные положения и закрепите их винтами. Перед закрытием крышки, убедитесь, что все детали находятся на своих местах.

Важно: При сборке генератора, следует следовать инструкции производителя и обратить внимание на правильное соединение проводов и клемм.

По завершении сборки генератора и установке обратно в автомобиль, проведите повторную диагностику, чтобы убедиться в его работоспособности.

📹 Видео

Как проверить генератор. За 3 минуты, БЕЗ ПРИБОРОВ и умений.Скачать

Подключение двух аккумуляторов.Скачать

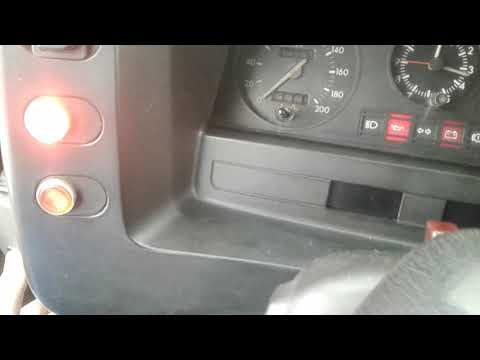

Ford Transit 2.5D Ручной электрофакелСкачать

Что будет если перепутать провода на генератора Форд Транзит.Скачать

Как работают габариты, ближний, дальний свет автомобиля. Headlight, Parking Light.Скачать

Дизель форд мондео 2 Генератор подключаемСкачать

Это надо знать всем у кого Ford Transit Connect. Важная информация.Скачать

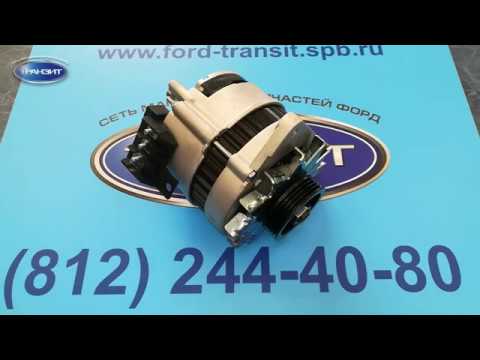

ГЕНЕРАТОР FORD TRANSIT 2.5 DIESEL 6/97-00Скачать
