Самостоятельная проверка катушки зажигания Mitsubishi Lancer 9 — пошаговая инструкция

Катушка зажигания является одной из ключевых деталей в системе зажигания любого автомобиля, включая Mitsubishi Lancer 9. Если катушка неисправна, это может привести к проблемам с зажиганием, возникновению пропусков в работе двигателя и потере мощности. Поэтому регулярная проверка катушки зажигания является важной процедурой для поддержания исправной работы автомобиля.

Для того чтобы провести проверку катушки зажигания на Mitsubishi Lancer 9, вам потребуются несколько инструментов и основные навыки работы с автомобилем. Важно помнить, что при проведении проверки необходимо соблюдать основные правила безопасности и использовать рекомендованные инструменты.

В данной статье мы рассмотрим основные шаги, которые позволят вам проверить катушку зажигания на Mitsubishi Lancer 9. Мы описывает основные признаки неисправности катушки зажигания, а также предоставляем пошаговую инструкцию по проверке этой детали вашего автомобиля. При наличии неисправностей вы сможете своими силами определить их причину и, при необходимости, заменить или отремонтировать катушку зажигания.

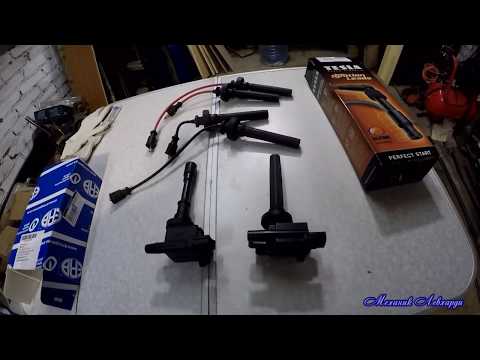

Видео:Mitsubishi Lancer IX 4g18 (лансер 9) катушка зажигания и их проверкаСкачать

Подготовка к проверке

Перед началом проверки катушки зажигания на Mitsubishi Lancer 9 необходимо выполнить некоторую подготовку. Эта процедура позволит вам работать с катушкой зажигания безопасно и эффективно. Для этого следуйте следующим рекомендациям:

1. Откройте капот автомобиля и убедитесь, что двигатель полностью остановлен и остыл.

2. Отключите провод отрицательного контакта аккумулятора, чтобы предотвратить случайное короткое замыкание или поражение электрическим током.

3. Используйте защитные очки и перчатки, чтобы защитить глаза и руки от возможных повреждений или травмирования.

4. Проверьте доступ к катушке зажигания и убедитесь, что он свободен от каких-либо преград или неправильно установленных деталей.

5. При необходимости сделайте фотографии или сделайте пометку о порядке подключения проводов и кабелей, чтобы убедиться, что вы правильно подключите их после проверки.

6. В случае, если вы не уверены в своих навыках или опыте, рекомендуется обратиться к специалисту или автосервису для проведения проверки катушки зажигания.

Видео:Проверка системы зажигания автомобиля Mitsubishi Лансер 9Скачать

Шаг 1. Настройка мультиметра

Перед тем, как приступить к проверке катушки зажигания на Mitsubishi Lancer 9, необходимо правильно настроить мультиметр. Настройка мультиметра позволит вам получить точные показания и облегчит процесс диагностики.

Шаг 1.1. Подготовка мультиметра

Перед началом работы с мультиметром убедитесь, что он находится в исправном состоянии и имеет достаточный заряд батареи.

Шаг 1.2. Выбор режима измерения сопротивления

Для проверки катушки зажигания потребуется режим измерения сопротивления. На мультиметре найдите селектор режимов измерения и установите его в положение, соответствующее измерению сопротивления.

Шаг 1.3. Установка предела измерения сопротивления

Далее необходимо выбрать предел измерения сопротивления. Обычно пределы измерения указываются на мультиметре в различных единицах измерения (Ом, кОм и др.). Установите предел измерения сопротивления в соответствии с ожидаемыми значениями сопротивления катушки зажигания. Если значения сопротивления известны, выберите предел, включающий эти значения.

После завершения настройки мультиметра вы готовы приступить непосредственно к проверке катушки зажигания на Mitsubishi Lancer 9. Ознакомьтесь со следующим шагом из инструкции, чтобы продолжить диагностику.

Видео:Проверка катушки зажигания Mitsubishi Lancer 9 и прочие нюансы.Скачать

Шаг 2. Проверка первичной обмотки катушки зажигания

После того, как вы проверили состояние внешнего провода катушки зажигания и убедились, что он не поврежден, можно приступать к проверке первичной обмотки катушки. Этот шаг поможет исключить возможность проблемы с обмоткой.

Для проверки первичной обмотки катушки зажигания потребуются мультиметр и соединительные провода. Важно убедиться, что мультиметр настроен на режим измерения сопротивления (Ohm).

Далее следуйте инструкциям:

1. Отсоедините разъем из провода катушки зажигания, который подключен к системе зажигания автомобиля.
2. Подключите один конец соединительного провода мультиметра к корпусу катушки зажигания (заземление).
3. Подключите другой конец соединительного провода мультиметра к контакту первичной обмотки катушки зажигания.
4. Снимите показания мультиметра. Корректное значение сопротивления первичной обмотки катушки зажигания будет указано в руководстве по эксплуатации вашего автомобиля. Обычно оно составляет от 0,2 до 3,0 Ом.

Если значение сопротивления первичной обмотки катушки зажигания выходит за допустимые пределы, необходимо заменить катушку новой.

Если вы сомневаетесь в правильности проведенных измерений или не можете самостоятельно установить неисправность катушки зажигания, рекомендуется обратиться к специалисту.

Видео:Как подчинить катушку зажигания Лансер 9. Пропуски зажигания.Скачать

Шаг 3. Проверка вторичной обмотки катушки зажигания

1. Отключите аккумулятор, чтобы предотвратить возможность поражения электрическим током.

2. Сняв защитный кожух, а также всех проводов, подсоединенных к катушке зажигания, осмотрите ее на предмет видимых повреждений или износа. Если обнаружены дефекты, заменитей катушку зажигания.

3. Вам понадобится омметр для измерения сопротивления вторичной обмотки. Подключите одну из пробочек омметра к катушке зажигания, а другую к пробку соответствующего провода зажигания. Нормальное сопротивление для вторичной обмотки должно быть примерно от 5 000 до 30 000 Ом.

4. Если сопротивление вторичной обмотки не соответствует норме или приближается к нулю, катушку зажигания следует заменить.

5. Проверьте все провода, соединенные с катушкой зажигания, на видимые повреждения или износ. Замените любые дефектные провода перед установкой новой катушки зажигания.

6. Установите новую катушку зажигания и подсоедините все провода, отключенные на предыдущем шаге.

Видео:КАТУШКИ ЗАЖИГАНИЯ MITSUBISHI (ЧАСТЬ 1)Скачать

Шаг 4. Проверка контактов катушки зажигания

После того, как вы проверили электрическое подключение и услышали звук зажигания, необходимо также проверить контакты катушки зажигания.

Для этого:

1. Отключите электрическую проводку от катушки зажигания.
2. Осмотрите контакты на катушке зажигания. Если вы заметили темные или изношенные контакты, это может быть причиной неправильного зажигания.
3. Очистите контакты катушки зажигания с помощью шлифовальной бумаги или мелкой наждачной бумаги. Удалите все загрязнения и окисление.
4. Если контакты сильно изношены или повреждены, рекомендуется заменить катушку зажигания.
5. Проверьте, что контакты туго соединены с проводами. Они должны быть чистыми и неповрежденными.

После проведения этих шагов, переходите к следующему этапу проверки катушки зажигания.

Видео:P0300 ошибка, чек, троит, Mitsubishi Lancer 9, пропуски зажигания.Скачать

Шаг 5. Проверка электропитания катушки зажигания

После проверки сопротивления и напряжения на катушке зажигания Митсубиси Лансер 9, необходимо также проверить электропитание катушки. Это поможет определить, есть ли проблемы с подачей электричества.

Необходимые материалы и инструменты:

• Вольтметр или мультиметр
• Схема электроподключения катушки зажигания

Порядок действий:

1. Подготовьте инструменты и материалы.

2. При необходимости снимите крышку двигателя, чтобы получить доступ к катушке зажигания.

3. Отсоедините электрический разъем от катушки.

4. Воспользуйтесь схемой электроподключения, чтобы определить, какие контакты отвечают за электропитание катушки. Обычно это контакты B+ и PCM.

5. Подключите провода вольтметра или мультиметра к соответствующим контактам.

7. Если на катушке отсутствует напряжение или оно нестабильно, это может указывать на проблемы с проводкой, предохранителем или другими элементами системы питания.

8. Проверьте предохранители, соединения проводов и элементы электросистемы, связанные с системой зажигания.

9. Если электропитание катушки зажигания в норме, переходите к следующему шагу проверки.

Видео:Lancer 9 4G18 | Наконечники катушек зажиганияСкачать

Шаг 6. Проверка цепи зажигания

Для проверки цепи зажигания катушки зажигания Mitsubishi Lancer 9 выполните следующие действия:

1. Отключите проводку от катушки зажигания.

2. С помощью мультиметра измерьте сопротивление между каждой свече зажигания и катушкой зажигания. Нормальное сопротивление должно быть примерно от 0,5 до 1 Ом.

3. Проверьте качество всех соединений в цепи зажигания. Убедитесь, что провода свечей зажигания и катушки зажигания целые и не имеют повреждений.

4. Проверьте соединения в разъеме катушки зажигания на наличие коррозии или окисления. Если обнаружены признаки коррозии, очистите контакты и повторно подсоедините разъем.

5. Перед подключением проводки к катушке зажигания убедитесь, что разъемы чистые, сухие и хорошо зафиксированы.

6. После проведения проверок восстановите проводку к катушке зажигания и установите ее на место, следуя порядку действий в обратной последовательности снятия.

Проверка цепи зажигания поможет выявить возможные проблемы с проводкой, соединениями и элементами системы зажигания и позволит устранить их, восстановив нормальную работу катушки зажигания Mitsubishi Lancer 9.

Видео:Как Проверить Катушку Зажигания на MitsubishiСкачать

Шаг 7. Проверка комплементарной катушки зажигания

После того, как вы провели проверку основной катушки зажигания, необходимо также проверить комплементарную катушку. Комплементарная катушка на Lancer 9 расположена рядом с основной и отвечает за зажигание другой пары цилиндров двигателя.

Для проверки комплементарной катушки зажигания используйте ту же методику, что и для основной катушки. Вам понадобится мультиметр, провода и свечи зажигания.

1. Подключите мультиметр к катушке зажигания, используя провода. Убедитесь, что мультиметр настроен на измерение сопротивления.

2. Проверьте сопротивление комплементарной катушки зажигания, сравнив результаты с указанными в технической спецификации для вашей модели автомобиля. Обычно допустимое сопротивление составляет от 0,5 до 3,0 ом.

3. Проверьте катушку на наличие повреждений или коррозии. Если вы заметили какие-либо дефекты, рекомендуется заменить катушку на новую.

4. Повторите процедуру для всех комплементарных катушек зажигания на вашем Mitsubishi Lancer 9.

Если обнаружены какие-либо проблемы со сопротивлением или состоянием катушки зажигания, рекомендуется заменить ее на новую или обратиться к специалисту для проведения дальнейшей диагностики и ремонта.

Видео:Как проверить катушку зажигания на митсубиси GDIСкачать

Шаг 8. Проверка сопротивления катушки зажигания

Шаг 8.1. Подготовка катушки зажигания

Прежде чем проводить измерение сопротивления, отключите аккумулятор автомобиля. Это поможет избежать возможных повреждений электрической системы автомобиля при работе с катушкой зажигания.

Шаг 8.2. Измерение сопротивления катушки зажигания

Для измерения сопротивления вам понадобится омметр. Подключите омметр к катушке зажигания. Необходимо измерить сопротивление между контактами первичной обмотки и между контактами вторичной обмотки.

Шаг 8.2.1. Измерение сопротивления первичной обмотки

1. Подключите одну из свободных проводников омметра к одному из контактов первичной обмотки катушки зажигания.
2. Подключите другой проводник омметра к другому контакту первичной обмотки.
3. Укажите на омметре режим измерения сопротивления и запишите полученное значение.

Шаг 8.2.2. Измерение сопротивления вторичной обмотки

1. Подключите одну из свободных проводников омметра к одному из контактов вторичной обмотки катушки зажигания.
2. Подключите другой проводник омметра к другому контакту вторичной обмотки.
3. Укажите на омметре режим измерения сопротивления и запишите полученное значение.

Примечание: Обычно сопротивление первичной обмотки катушки зажигания составляет около 0.2-2 Ом, а сопротивление вторичной обмотки — около 5-20 кОм.

Если измеренные значения сопротивления значительно отличаются от указанных диапазонов, это может указывать на неисправность катушки зажигания и требует ее замены.

Видео:катушка зажигания Lancer 9. Lancer 9 ignition coilСкачать

Шаг 9. Проверка целостности изоляции катушки зажигания

Чтобы убедиться в целостности изоляции катушки зажигания, следуйте следующим шагам:

Шаг 1: Подготовьте несколько проводов с креплениями для проверки изоляции катушки зажигания.

Шаг 2: Отсоедините провода от катушки зажигания и прикрепите их к проводам с креплениями.

Шаг 3: Подключите провода с креплениями к источнику напряжения или тестеру для проверки изоляции катушки зажигания.

Шаг 4: Установите источник напряжения на значение, рекомендованное производителем катушки зажигания.

Шаг 5: Включите источник напряжения и измерьте сопротивление между проводами катушки зажигания с помощью тестера.

Шаг 6: Если сопротивление между проводами ниже значения, рекомендованного производителем, или если произошло короткое замыкание, катушка зажигания требует замены.

Проверка целостности изоляции катушки зажигания является важным шагом в диагностике и ремонте системы зажигания автомобиля Mitsubishi Lancer 9. Неправильная изоляция может привести к неровной работе двигателя, потере мощности и другим проблемам.

Обратите внимание: перед проведением проверки изоляции катушки зажигания, убедитесь в том, что двигатель остановлен, а аккумулятор отключен, чтобы избежать травм или повреждения электрооборудования.

Видео:Проверка катушек зажигания GDIСкачать

Шаг 10. Проверка исправности свечи зажигания

1. Отсоедините провод от свечи зажигания.

2. Осмотрите свечу на наличие следов износа или повреждений.

3. Если свеча выглядит исправной, проверьте ее проводимость при помощи специального контрольного прибора или использования другой свечи с проводником.

4. Если свеча не пропускает ток, необходимо заменить ее на новую.

Проверка состояния свечи зажигания и ее замена являются регулярными процедурами обслуживания, выполняемыми в ходе технического обслуживания автомобиля. Это поможет вашему автомобилю работать более эффективно и улучшит показатели его работы.
