Как устроено сцепление автомобиля с МКПП (7 видео)

Сцепление автомобиля с механической коробкой передач (МКПП) – одно из важнейших узлов в конструкции любого автомобиля. Оно позволяет передавать крутящий момент от двигателя к трансмиссии и обратно, а также переключать скорости. Рассмотрим подробнее, как устроено это устройство и как оно функционирует.

Основные компоненты сцепления – диск и корзина с рабочими поверхностями, а также механизм нажима, позволяющий соединить диск и корзину. Диск сцепления имеет специальные пружинистые лепестки, которые при нажатии на него создают трение с поверхностью корзины. Благодаря этому, вращение двигателя передается на вал коробки передач.

Механизм нажима сцепления состоит из диска с пружинами, которые обеспечивают давление на диск сцепления. Обычно, нажимное устройство действует через гидравлическую или механическую систему, которая позволяет регулировать силу нажатия на сцепление.

Содержание

Принципы работы сцепления автомобиля
Причина неисправностей сцепления
Передача крутящего момента с двигателя
Механизм работы сцепления в двигателе
Процесс сцепления
Процесс разъединения
Типы сцепления в автомобиле
Механическое сцепление
Гидравлическое сцепление
Основные элементы сцепления автомобиля
Выбор оптимального сцепления для автомобиля
Функции сцепления
Факторы, влияющие на выбор сцепления
Устройство механической коробки передач
Техническое обслуживание сцепления и МКПП
Ремонт и замена сцепления и МКПП
Ремонт сцепления
Ремонт МКПП
Правила эксплуатации сцепления автомобиля
🎥 Видео

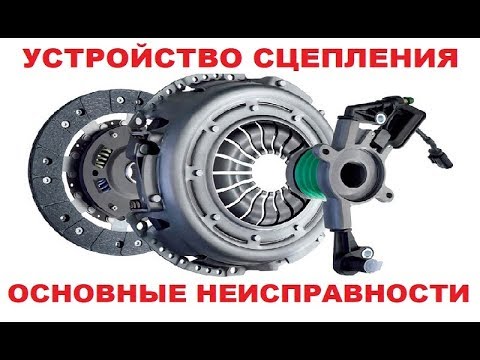

Видео:Устройство СЦЕПЛЕНИЯ (3D анимация)Скачать

Принципы работы сцепления автомобиля

Основной принцип работы сцепления заключается в том, что оно передает крутящий момент от двигателя на трансмиссию при замкнутом положении, чтобы автомобиль мог двигаться. При разомкнутом положении сцепление отделяет двигатель от трансмиссии, что позволяет переключать передачи или останавливать автомобиль без остановки двигателя.

В состав сцепления входят несколько основных элементов, включая диск сцепления, прессовый диск и сцепной подшипник. Диск сцепления соединяется с коленчатым валом двигателя и передает крутящий момент на прессовый диск. Прессовый диск, в свою очередь, прижимается к маховику, который приводится в движение при включении сцепления стартером.

Для управления сцеплением используется педаль сцепления, которая связана с рабочим цилиндром и гидравлической системой. При нажатии на педаль сцепления давление передается в гидравлическую систему, которая открывает клапан, отпуская давление на прессовый диск и отделяя его от маховика. Это позволяет переключать передачи без разрушения сцепления или останавливать автомобиль.

Принцип работы сцепления автомобиля отличается высокой надежностью и эффективностью. Правильное использование педали сцепления и плавное переключение передач помогают продлить срок службы сцепления и обеспечить комфортное вождение автомобиля.

Видео:Принцип работы автомобильно сцепленияСкачать

Причина неисправностей сцепления

Неисправности сцепления в автомобиле с МКПП могут возникать по разным причинам. Основные причины неисправностей сцепления включают:

Износ диска сцепления. При интенсивной эксплуатации и неправильном использовании сцепления, диск может износиться, что приводит к трудностям при переключении передач и снижению его эффективности.
Слабость давления в главном цилиндре сцепления. Если главный цилиндр сцепления становится слабым или изношенным, это может вызвать неполное сцепление и привести к проблемам с переключением передач.
Поломка пружины сцепления. Приводная пружина сцепления может сломаться или ослабеть, что приведет к потере надежности сцепления и возникновению проблем с переключением передач.
Неправильная регулировка сцепления. Если регулировка сцепления не выполнена правильно, это может вызвать проблемы с его функционированием.
Попадание грязи и пыли. Входящие в сцепление грязь и пыль могут привести к его износу и неисправности.
Поломка подшипника выключения сцепления. Подшипник выключения сцепления может выйти из строя, что приведет к проблемам с переключением передач и дополнительным износом сцепления.

Регулярная проверка и обслуживание сцепления будут способствовать его долговечности и надежности. При возникновении проблем рекомендуется проводить диагностику и ремонт сцепления в специализированных сервисных центрах.

Видео:Как работает сцепление. Без воды и понятным языкомСкачать

Передача крутящего момента с двигателя

Система сцепления состоит из трех основных компонентов: муфты сцепления, диска сцепления и прессостата. Муфта сцепления представляет собой устройство, обеспечивающее соединение двигателя с коробкой передач. Диск сцепления, особенностью которого являются специальные зубчатые ребра, обеспечивает передачу крутящего момента от двигателя на коробку передач. Прессостат же выполняет функцию надавливания на диск сцепления, обеспечивая его сцепление с муфтой сцепления под действием давления.

Процесс передачи крутящего момента начинается с нажатия на педаль сцепления. При этом прессостат надавливает на диск сцепления, обеспечивая его сцепление с муфтой сцепления. Когда диск сцепления сцепляется с муфтой сцепления, крутящий момент от двигателя передается на входной вал коробки передач. Далее внутри коробки передач крутящий момент преобразуется и передается на выходной вал, который в свою очередь передает его на приводные колеса автомобиля.

Видео:Принцип работы сцепления автомобиляСкачать

Механизм работы сцепления в двигателе

Основными элементами сцепления являются маховик, диск сцепления и давящий диск. Маховик является частью коленчатого вала двигателя и служит для сглаживания неравномерности работы двигателя. Диск сцепления соединяется между маховиком и ведомым диском сцепления, который является частью коробки передач. Давящий диск обеспечивает контакт между диском сцепления и маховиком при сцеплении.

Процесс сцепления

В процессе сцепления автоматический механизм прижимает давящий диск к муфте сцепления и передает движение от маховика на диск сцепления, который затем передает движение ведомому диску коробки передач. При этом диск сцепления и ведомый диск сцепления находятся в постоянном контакте и переносят вращение от двигателя на коробку передач.

Процесс разъединения

Когда водитель нажимает на педаль сцепления, давящий диск отводится от муфты сцепления под воздействием гидравлического или механического привода. Это приводит к разъединению диска сцепления и ведомого диска, что отключает передачу движения от двигателя к коробке передач. Таким образом, сцепление позволяет переключать передачи и останавливать автомобиль без перегрузки двигателя.

Видео:НАГЛЯДНО. Работа механической трансмиссии.Скачать

Типы сцепления в автомобиле

Механическое сцепление

Механическое сцепление является наиболее распространенным типом сцепления и применяется в большинстве автомобилей с механическими коробками передач. Оно состоит из двух основных компонентов — выжимного подшипника и диска сцепления. Работа этого типа сцепления основана на принципе трения между диском сцепления и приводным валом, который передает крутящий момент на коробку передач.

Гидравлическое сцепление

Гидравлическое сцепление используется в некоторых автомобилях с автоматическими коробками передач. Оно работает на основе принципа передачи крутящего момента с помощью гидравлического давления. В гидравлическом сцеплении используется гидравлический тормоз, который регулирует передачу крутящего момента между двигателем и коробкой передач.

Существуют и другие типы сцепления, такие как электромагнитное сцепление, которое используется в электромобилях, и газотурбинное сцепление, которое используется в некоторых спортивных автомобилях. Однако наиболее распространенными являются механическое и гидравлическое сцепления, которые обеспечивают надежную и эффективную передачу крутящего момента от двигателя к трансмиссии.

Видео:Механическая коробка переключения передач (МКПП). Как она работает? (Обновленная версия)Скачать

Основные элементы сцепления автомобиля

Основными элементами сцепления автомобиля являются:

Маховик — это деталь, которая приводится в движение от крутящего момента двигателя. Маховик устанавливается на валу двигателя и имеет большую инерцию для сглаживания колебаний.
Диск сцепления — это деталь, которая передает крутящий момент от маховика к корзине сцепления. Диск сцепления состоит из упругих пружин, которые обеспечивают плавность переключения передач.
Прессостат — это механизм, который прессует диск сцепления к маховику с помощью давления. Прессостат контролирует отдачу крутящего момента и позволяет изменять передачи.
Корзина сцепления — это деталь, на которую устанавливается диск сцепления. Корзина сцепления имеет зубчатые поверхности, которые взаимодействуют с шлицами на валу коробки передач.
Выжимной подшипник — это подшипник, который контролирует работу прессостата. Он позволяет механизму сцепления вращаться свободно и обеспечивает сглаживание переключения передач.

Одной из задач сцепления автомобиля является уменьшение нагрузки на двигатель при переключении передач. Это позволяет увеличить срок службы двигателя и улучшить динамические характеристики автомобиля.

Видео:Как устроена механическая коробка передач (МКП)?Скачать

Выбор оптимального сцепления для автомобиля

Функции сцепления

Передача мощности: сцепление позволяет передать крутящий момент от двигателя к КПП, чтобы автомобиль мог двигаться.
Переключение передач: сцепление позволяет изменять передаточное отношение между двигателем и колесами при переключении передач, обеспечивая плавный переход на разные скорости.
Разрыв связи: сцепление позволяет разорвать связь между двигателем и КПП при переключении передач или остановке автомобиля.

Факторы, влияющие на выбор сцепления

При выборе оптимального сцепления для автомобиля необходимо учитывать несколько факторов:

Тип автомобиля: различные типы автомобилей требуют разного типа сцепления. Например, сцепление для спортивного автомобиля будет отличаться от сцепления для грузовика.
Мощность двигателя: чем больше мощность двигателя, тем более прочное сцепление необходимо, чтобы выдержать передаваемую мощность.
Условия эксплуатации: если автомобиль используется в условиях повышенной влажности или низких температур, необходимо выбирать сцепление, способное обеспечить хорошую работу в этих условиях.
Стиль вождения: интенсивное городское вождение требует более плавного и удобного сцепления, в то время как спортивное вождение может требовать более жесткого и быстрого сцепления.

Важно помнить, что правильный выбор сцепления поможет повысить производительность и долговечность автомобиля, а также обеспечит комфортную и безопасную езду.

Видео:Как работает МКПП. Вся суть за 6 минутСкачать

Устройство механической коробки передач

1. Шестерни: МКПП содержит набор шестерень, изготовленных из высокопрочной стали. Шестерни имеют разные размеры и зубчатые профили, что позволяет изменять передаточное соотношение для различных передач.

2. Валы: МКПП имеет несколько валов, на которых установлены шестерни. Они передают вращение от одной шестерни к другой и обеспечивают передачу мощности от двигателя к приводным колесам.

3. Синхронизаторы: Синхронизаторы являются одним из ключевых компонентов МКПП. Они позволяют плавно изменять передачи, сокращая износ и шум при переключении. Синхронизаторы состоят из нескольких частей, включая конусы и пружины, которые обеспечивают своевременное сцепление и разъединение шестерен.

4. Рычаги переключения передач: Рычаги переключения передач позволяют водителю выбирать нужную передачу. Они могут быть расположены на полу автомобиля или на рулевой колонке, в зависимости от конструкции автомобиля.

5. Сцепление: Сцепление — это механизм, который связывает двигатель и МКПП. Оно позволяет временно разъединять двигатель и КПП, чтобы водитель мог плавно переключать передачи без повреждения коробки передач.

6. Муфта: МКПП также может быть оборудована муфтой, которая позволяет временно выключать передачи и изменять направление движения автомобиля.

Все эти компоненты работают вместе, чтобы обеспечить плавное переключение передач и передачу мощности от двигателя к приводным колесам автомобиля. Устройство МКПП может немного отличаться в разных моделях и марках автомобилей, но основные компоненты остаются примерно такими же.

Видео:Как работает сцепление?Скачать

Техническое обслуживание сцепления и МКПП

Основные задачи технического обслуживания сцепления и МКПП включают в себя проверку состояния компонентов, смазку, регулировку и замену деталей при необходимости. Особое внимание следует уделять следующим аспектам:

Задача	Описание
Проверка износа дисков сцепления	Измерение остаточной толщины дисков сцепления позволяет определить необходимость замены. При значительном износе дисков, требуется выполнить замену на новые.
Проверка давления сжатия в гидроприводе	Проверка давления сжатия в гидроприводе сцепления является необходимой процедурой для контроля надлежащего функционирования системы. При несоответствии заданным параметрам требуется произвести настройку или замену гидроцилиндра.
Смазка подшипника выключения сцепления	Смазка подшипника выключения сцепления предотвращает трение и износ, обеспечивая мягкое и эффективное переключение передач. Регулярная смазка повышает срок службы подшипника.
Проверка уровня и состояния трансмиссионного масла	Проверка уровня и состояния трансмиссионного масла является важным аспектом обслуживания МКПП. Недостаточный уровень или загрязнение масла может привести к поломке или неполадкам в работе коробки передач. При необходимости следует выполнить замену масла.

Обслуживание сцепления и МКПП требует использования специальных инструментов, а также опыта и знаний в области автомобильной техники. Рекомендуется обращаться к специалистам или авторизованным сервисным центрам для проведения данной процедуры, чтобы гарантировать качественное и безопасное обслуживание.

Видео:Коробка передач с двойным сцеплением. Устройство и принцип работыСкачать

Ремонт и замена сцепления и МКПП

Ремонт сцепления

Ремонт сцепления обычно включает в себя проверку и замену следующих компонентов:

Компонент	Функция
Прессостат	Отвечает за сжатие сцепления и передачу крутящего момента
Диск сцепления	Обеспечивает сцепление между двигателем и трансмиссией
Выжимной подшипник	Обеспечивает передачу усилия сцепления на диск и прессостат

При возникновении проблем с сцеплением, водителю могут потребоваться следующие действия:

Проверить уровень масла в МКПП
Очистить и регулировать сцепление
Заменить изношенные или поврежденные компоненты сцепления

Ремонт МКПП

При проблемах с МКПП, возможные ремонтные работы включают в себя:

Диагностику и определение причины неисправности
Замену изношенных деталей МКПП, таких как подшипники, шестерни, синхронизаторы и т.д.
Устранение утечек масла и замену масла в МКПП
Регулирование механизмов МКПП для правильной передачи движения

Ремонт сцепления и МКПП является сложной задачей, требующей профессиональных знаний и особых инструментов. Поэтому, в случае серьезных неисправностей, рекомендуется обратиться к квалифицированному автомеханику для проведения ремонтных работ.

Видео:Принцип работы сцепления легкового автомобиляСкачать

Правила эксплуатации сцепления автомобиля

Для правильной эксплуатации автомобиля с механической коробкой передач важно соблюдать определенные правила использования сцепления:

1. Не держите ногу на педали сцепления без необходимости. Постоянное нажатие на педаль сцепления может привести к ее износу и поломке. Держите ногу на педали только во время переключения передач или торможения с помощью двигателя.

2. Не резко отпускайте педаль сцепления. Плавное отпускание педали способствует плавному соединению двигателя и трансмиссии, а также снижает риск порчи сцепления.

3. Избегайте слишком долгого задерживания педали сцепления в нажатом положении. При нажатии на сцепление слишком долго может произойти излишнее нагревание сцепления и его поломка.

4. Не переключайтесь на другие передачи без полного отпускания педали сцепления. Переключение передач без полного отпускания педали может вызвать трение и поломку деталей сцепления.

5. Правильно используйте сцепление при старте двигателя. Необходимо полностью отпускать педаль сцепления перед запуском двигателя. Не рекомендуется запускать двигатель при нажатой на сцепление педали для избежания повреждения сцепления.

6. Переключайте передачи только при нейтральной педали сцепления. Правильное переключение передач осуществляется только при полностью опущенной педали сцепления.

7. При нахождении в пробке или ожидании длительного времени, используйте нейтральную передачу и отпускайте педаль сцепления. Длительное удержание педали сцепления может привести к износу и поломке сцепления.

Соблюдение данных правил поможет поддерживать сцепление в хорошем состоянии, снижает вероятность поломок и продлевает срок его службы.
