Описание и принцип работы топливной системы газ 3307 — структура, компоненты и особенности функционирования

ГАЗ 3307 – популярный грузовой автомобиль, который успешно применяется в различных сферах деятельности. Одним из главных компонентов его работы является топливная система. Схема топливной системы ГАЗ 3307 представляет собой сложное устройство, обеспечивающее надежное снабжение двигателя автомобиля необходимым топливом.

Топливная система состоит из ряда важных компонентов, каждый из которых выполняет свою функцию. Одним из таких компонентов является топливный бак, который служит для хранения топлива. Чтобы топливо могло попасть в двигатель, необходимо наличие топливного насоса и форсунок. Топливный насос отвечает за подачу топлива из бака в систему, а форсунки распыляют топливо и подают его в цилиндры двигателя.

Для обеспечения правильной работы топливной системы ГАЗ 3307 используются различные устройства, такие как фильтры и датчики. Фильтры предназначены для очистки топлива от примесей и посторонних частиц, которые могут негативно повлиять на работу двигателя. Датчики, в свою очередь, отслеживают различные параметры работы системы и передают информацию на центральный блок управления автомобилем.

Видео:Так работает модуль подачи топлива (трехмерная анимация)Скачать

Схема топливной системы ГАЗ 3307

Устройство топливной системы ГАЗ 3307

Основными элементами топливной системы ГАЗ 3307 являются:

• топливный бак;
• топливный насос;
• топливный фильтр;
• топливные трубки;
• топливный форсунки;
• дроссельная заслонка;
• регулятор давления топлива.

Принцип работы топливной системы ГАЗ 3307

Топливо из топливного бака подается в систему под давлением, создаваемым топливным насосом. Затем, проходя через топливный фильтр, топливо очищается от возможных примесей и загрязнений.

Чистое топливо поступает по топливным трубкам к топливным форсункам, которые в свою очередь распыляют его в цилиндры двигателя.

Распыленное топливо смешивается с воздухом в цилиндрах двигателя и подвергается воспламенению при помощи свечи зажигания.

Регулятор давления топлива контролирует уровень давления топлива в системе, обеспечивая его оптимальное значение для работы двигателя.

Дроссельная заслонка управляет подачей воздуха в цилиндры двигателя, соотнося ее с подачей топлива и обеспечивая оптимальную смесь для сгорания.

Таким образом, схема топливной системы ГАЗ 3307 обеспечивает нормальное функционирование двигателя и своевременное подачу топлива, необходимого для его работы.

Видео:принцип работы тнвдСкачать

Устройство и принцип работы схемы топливной системы

Топливная система ГАЗ 3307 представляет собой комплекс устройств и деталей, предназначенных для подачи топлива из топливного бака в двигатель. Она состоит из топливного бака, топливного насоса, фильтра, топливных трубок и форсунок.

Главная задача топливной системы — обеспечить правильное смешивание топлива с воздухом и его подачу в цилиндры двигателя с определенной дозировкой. Для этого используются различные устройства и механизмы.

Основной элемент топливной системы — топливный бак, в котором хранится топливо. Он оборудован запорной пробкой, которая позволяет контролировать подачу топлива. Из бака топливо подается в топливный насос, который создает необходимое давление для подачи топлива в двигатель.

Для очистки топлива от загрязнений и посторонних частиц в топливной системе установлен фильтр. Он предотвращает попадание грязи и пыли в топливные трубки и форсунки, что может привести к снижению эффективности работы двигателя.

Основной элемент топливной системы ГАЗ 3307 — топливные форсунки. Они предназначены для подачи топлива в цилиндры двигателя с определенной дозировкой и под давлением. Форсунки размещены непосредственно в выпускных клапанах цилиндров и работают по принципу впрыска топлива во время сжатия воздуха в цилиндре.

Устройство и принцип работы схемы топливной системы ГАЗ 3307 обеспечивает надежную и эффективную подачу топлива в двигатель. Это позволяет максимально использовать энергию топлива и обеспечить оптимальную работу двигателя.

Видео:Топливная система автомобиля. Устройство, принцип работы и неисправности!Скачать

Роль топливной системы в функционировании ГАЗ 3307

Устройство топливной системы ГАЗ 3307 включает в себя ряд компонентов, которые взаимодействуют между собой для обеспечения правильного подачи топлива. Основные компоненты включают в себя топливный бак, топливный насос, фильтр топлива, топливные магистрали, форсунки и систему управления топливной системой.

Топливный бак

Топливный бак является резервуаром для хранения топлива. Он расположен в задней части автомобиля и имеет определенный объем. Топливный бак оснащен датчиком уровня топлива, который позволяет водителю контролировать количество топлива в баке.

Топливный насос

Топливный насос отвечает за подачу топлива из бака в систему впрыска. Он работает на принципе подкачки топлива и может быть механическим или электрическим. В зависимости от модели ГАЗ 3307 топливный насос может быть размещен непосредственно в баке или снаружи.

Фильтр топлива предназначен для очистки топлива от различных примесей и загрязнений. Он предотвращает попадание нежелательных частиц в топливную систему и защищает форсунки от засорения.

Система управления топливной системой

Система управления топливной системой включает в себя электронный блок управления (ЭБУ) и датчики. ЭБУ получает данные от датчиков и осуществляет управление работой топливной системы. Он контролирует подачу топлива, время впрыска и другие параметры.

Таким образом, топливная система ГАЗ 3307 играет важную роль в обеспечении надлежащей работы двигателя. Она отвечает за подачу чистого топлива, регулирует его количество и обеспечивает эффективный впрыск топлива, что позволяет автомобилю нормально функционировать.

Видео:Топливная система автомобиляСкачать

Основные компоненты топливной системы ГАЗ 3307

Топливная система ГАЗ 3307 состоит из нескольких основных компонентов, которые обеспечивают нормальную работу двигателя и подачу топлива в систему.

Топливный бак представляет собой емкость для хранения топлива. Он изготовлен из металла и установлен под кузовом автомобиля. В баке также находится фильтр-сепаратор, который удаляет из топлива механические примеси.

Топливный насос отвечает за подачу топлива из бака к двигателю. В топливной системе ГАЗ 3307 используется механический топливный насос, который приводится в действие от распределительного вала двигателя.

Фильтр топливный предназначен для очистки топлива от всех видов загрязнений, которые могут попасть в систему. Он устанавливается перед топливным насосом и помогает предотвратить поломку насоса и инжекторов.

Трубопроводы и соединительные элементы обеспечивают транспортировку и соединение топлива между различными компонентами системы. Они должны быть герметичными и надежными, чтобы не допустить утечки топлива.

Форсунки отвечают за распыление топлива и его подачу в цилиндры двигателя. В топливной системе ГАЗ 3307 используются форсунки с гидромеханическим приводом.

Топливный фильтр-сепаратор осуществляет финальную очистку топлива от воды и других мелких примесей перед его поступлением в инжекторы. Он обеспечивает более надежную работу двигателя и предотвращает повреждение инжекторов.

Электронный блок управления контролирует работу топливной системы и обеспечивает нужное количество топлива при всех режимах работы двигателя. Благодаря этому блоку управления достигается оптимальная эффективность работы двигателя и экономия топлива.

Все компоненты топливной системы ГАЗ 3307 должны быть в исправном состоянии и правильно настроены для обеспечения эффективной работы двигателя и снижения негативного воздействия на окружающую среду.

Видео:Что такое Common Rail? Принцип работы, строение и особенностиСкачать

Бак и топливный насос в схеме топливной системы ГАЗ 3307

Бак размещается на задней части автомобиля и изготавливается из прочного материала, обычно из металла. Внутри бака имеется датчик уровня топлива, который позволяет водителю контролировать количество топлива в баке. Этот датчик связан с показателем на топливном щитке, который отображает текущий уровень топлива в баке.

Топливный насос ГАЗ 3307 имеет потребительский тип и приводится в действие от мотора. Он находится внутри бака и осуществляет подачу топлива внутрь системы. Насосы этого типа обычно являются электрическими и работают от напряжения автомобильной электрической системы.

Работоспособность бака и топливного насоса является необходимым условием для нормальной работы всей топливной системы ГАЗ 3307. Поэтому важно регулярно проводить проверку и обслуживание этих компонентов, чтобы избежать возможных неполадок и проблем при эксплуатации автомобиля.

Видео:Топливная система дизельного двигателяСкачать

Фильтр и распределитель топлива газового автомобиля

Функции фильтра топлива

Фильтр топлива служит для очистки топлива от механических примесей, которые могут попасть в систему подачи газа. Он обеспечивает защиту инжекторов и форсунок от засорения и повышает надежность работы всей системы. Фильтр состоит из корпуса, внутри которого расположен элемент фильтрации.

Система фильтрации обеспечивает задержку мелких частиц, песка и ржавчины, не допуская их попадания в систему подачи газа. Это предотвращает повреждение инжекторов, повышает эффективность работы двигателя и продлевает срок службы всей системы.

Функции распределителя топлива

Распределитель топлива регулирует подачу газа в каждый цилиндр двигателя. Он осуществляет равномерное распределение газа между цилиндрами и поддерживает необходимое давление топлива в системе.

Распределитель состоит из корпуса с внутренними каналами и разветвительных трубок. Он подключается к форсункам и служит для подачи газа в каждый цилиндр.

Равномерное распределение топлива позволяет достичь более эффективной работы двигателя, повышает его мощность и экономичность. Кроме того, распределитель топлива обеспечивает стабильную работу двигателя при разных нагрузках и режимах работы.

Видео:принцип работы рядный механический тнвдСкачать

Топливные форсунки и их роль в системе ГАЗ 3307

Устройство топливных форсунок

Топливные форсунки представляют собой устройства, состоящие из корпуса, пьезокерамического элемента и форсунки. Корпус форсунки содержит топливную жидкость и подключается к системе топливоподачи. Пьезокерамический элемент является ключевым компонентом форсунки и отвечает за управление подачей топлива в цилиндры двигателя. Форсунка распыляет топливо в виде тонких струй, обеспечивая его равномерное распределение.

Принцип работы топливных форсунок

Принцип работы топливных форсунок основан на эффекте пьезоэлектричества. Когда на пьезокерамический элемент подается электрический сигнал, он сжимается или расширяется и создает давление в топливной жидкости внутри корпуса форсунки. Под действием этого давления топливо выталкивается через форсунку в цилиндры двигателя. Возникающая струя топлива подается под определенным давлением и обеспечивает его полное сгорание.

Топливные форсунки работают в синхронизации со всей системой топливоподачи ГАЗ 3307 и управляются электронным управляющим блоком. Он контролирует время и длительность работы форсунок, оптимизируя подачу топлива в соответствии с требованиями двигателя. Это позволяет обеспечить экономичную работу двигателя, минимизируя выбросы вредных веществ.

Таким образом, топливные форсунки являются важным компонентом топливной системы ГАЗ 3307, обеспечивая эффективную подачу и распределение топлива в цилиндры двигателя. Они обеспечивают оптимальное сгорание топлива, повышая эффективность работы двигателя и снижая уровень выбросов.

Видео:Какой газон лучше 3307/3309? Дизель или бензин?Скачать

Карбюратор и инжектор в топливной системе ГАЗ 3307

Топливная система ГАЗ 3307 может быть оснащена как карбюратором, так и инжектором в зависимости от модификации автомобиля. Каждый из этих устройств выполняет свою функцию и имеет свои преимущества и недостатки.

Карбюратор – это устройство, отвечающее за подачу топлива в цилиндры двигателя. Оно состоит из ряда камер, клапанов и форсунок, которые регулируют смесь воздуха и топлива. Карбюратор получает воздух из воздушного фильтра и смешивает его с топливом, создавая рабочую смесь. Затем смесь поступает в цилиндры для сгорания.

Карбюратор имеет несколько преимуществ. Он относительно прост в установке и обслуживании, а также дешев в производстве. Кроме того, он хорошо подходит для работы на невысоких оборотах двигателя.

Однако, у карбюратора есть и недостатки. Во-первых, он менее эффективен в использовании топлива по сравнению с инжектором, так как не всегда точно поддерживает оптимальное соотношение воздуха и топлива. Кроме того, карбюратор подвержен засорению и требует регулярного обслуживания.

Инжектор – это более современное устройство, которое подает топливо в цилиндры с помощью электронного контроллера. Он осуществляет более точную инжекцию топлива, что позволяет оптимизировать расход топлива и увеличить мощность двигателя. Инжектор также более надежен и менее подвержен засорению.

Однако, инжектор имеет свои недостатки. Он сложнее в установке и обслуживании, а также дороже по сравнению с карбюратором. Кроме того, он требует более сложной системы электронного управления, что увеличивает стоимость обслуживания и ремонта.

Таким образом, как карбюратор, так и инжектор имеют свои преимущества и недостатки. При выборе топливной системы для ГАЗ 3307 необходимо учитывать условия эксплуатации, требования к мощности и расходу топлива, а также готовность к регулярному обслуживанию и ремонту.

Видео:СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯСкачать

Роли системы зажигания и системы впрыска в топливной системе ГАЗ 3307

Система зажигания в топливной системе ГАЗ 3307 играет важную роль, обеспечивая подачу электрического разряда на свечи зажигания для инициации горения топлива в цилиндрах двигателя. Зажигание происходит в определенный момент времени, синхронизированный с работой поршня, что позволяет повысить эффективность сгорания топлива и обеспечить плавную работу двигателя.

Система зажигания состоит из нескольких компонентов, включая катушку зажигания, распределитель зажигания, провода высокого напряжения и свечи зажигания. Катушка зажигания отвечает за создание высокого напряжения, необходимого для искры на свечах зажигания. Распределитель зажигания синхронизирует подачу высокого напряжения на каждую свечу зажигания в правильном порядке. Провода высокого напряжения передают высокое напряжение от катушки зажигания к свечам зажигания, а свечи зажигания инициируют горение топлива в цилиндрах двигателя.

Система впрыска в топливной системе ГАЗ 3307 отвечает за поступление топлива в цилиндры двигателя. Основным компонентом системы впрыска является форсунка, которая подает топливо под высоким давлением в цилиндр, создавая топливно-воздушную смесь. Форсунки управляются электронным блоком управления двигателем, который регулирует объем и время подачи топлива в зависимости от условий работы двигателя.

Система впрыска позволяет более точно контролировать подачу топлива в цилиндры, что способствует повышению мощности и экономичности двигателя, а также снижению выбросов вредных веществ в окружающую среду. Она также обеспечивает возможность использования различных видов топлива, таких как бензин, дизельное топливо или газ.

Важность взаимодействия системы зажигания и системы впрыска

Взаимодействие системы зажигания и системы впрыска в топливной системе ГАЗ 3307 играет ключевую роль в обеспечении эффективной и экономичной работы двигателя. Комбинация правильного времени зажигания и точной подачи топлива позволяет достичь оптимального сгорания топлива, что ведет к повышению мощности и экономии топлива.

Высокая точность и надежность работы системы зажигания и системы впрыска являются основными факторами, влияющими на безопасность и надежность работы автомобиля. Неправильное функционирование этих систем может привести к проблемам с запуском двигателя, повышенному расходу топлива, потере мощности и повреждению двигателя.

Видео:Бак ГАЗ 3307, 3308, 3309, Валдай​ 105 литровСкачать

Датчики и регуляторы в схеме топливной системы ГАЗ 3307

Топливная система ГАЗ 3307 использует ряд датчиков и регуляторов, которые обеспечивают правильную подачу топлива и контроль параметров работы двигателя. Рассмотрим основные из них:

1. Датчик уровня топлива

Датчик уровня топлива предназначен для измерения количества топлива в баке и передачи этой информации на приборную панель. Он состоит из поплавка, который поднимается или опускается в зависимости от уровня топлива, и сопротивления, которое меняется в соответствии с положением поплавка. Полученное сопротивление передается на приборную панель и отображается на шкале уровня топлива.

2. Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости контролирует температуру двигателя и передает информацию об этом на приборную панель. Он устанавливается на блоке цилиндров и измеряет температуру охлаждающей жидкости, которая влияет на работу системы питания двигателя. Полученные данные помогают определить оптимальное соотношение топлива и воздуха и поддерживать стабильную работу двигателя.

3. Регулятор давления топлива

Регулятор давления топлива контролирует и поддерживает необходимое давление топлива в системе. Он устанавливается перед форсунками и регулирует открывание соплов форсунок в зависимости от давления. Благодаря этому регулятору достигается равномерная подача топлива в цилиндры двигателя при различных нагрузках и обеспечивается оптимальная эффективность сгорания топлива.

Кроме указанных датчиков и регуляторов, в схеме топливной системы ГАЗ 3307 также присутствуют другие компоненты, такие как топливный насос, фильтр топлива, форсунки и другие. Все они взаимодействуют между собой для обеспечения надежной и эффективной подачи топлива в двигатель и поддержания его работоспособности.

Видео:Принцип работы Ассенизаторской машины ГАЗ 53, ГАЗ 3307, ЗИЛ.Скачать

Проблемы и ремонт топливной системы ГАЗ 3307

Топливная система ГАЗ 3307 включает в себя ряд компонентов, от которых зависит нормальная работа двигателя. Однако, с течением времени и эксплуатации, могут возникать различные проблемы, которые требуют незамедлительного ремонта. Рассмотрим наиболее распространенные проблемы и способы их устранения.

1. Проблемы с топливным насосом

Топливный насос является ключевым элементом топливной системы и ответственен за подачу топлива из топливного бака в карбюратор или форсунки. Дефекты в топливном насосе могут привести к неправильной подаче топлива, что ведет к проблемам с запуском двигателя или его неравномерной работе. В случае возникновения подобной проблемы, необходимо обратиться к специалистам для замены или ремонта топливного насоса.

2. Засорение форсунок топливной системы

Форсунки топливной системы необходимы для распыления топлива и его подачи в цилиндры двигателя. Однако, с течением времени они могут засоряться отложениями и загрязнениями, что приводит к нарушению баланса смеси и снижает эффективность сгорания топлива. Для удаления загрязнений рекомендуется периодически промывать форсунки или производить их замену в случае необходимости.

Кроме указанных проблем, также могут возникать проблемы с фильтрами топливной системы, обрывы или перегорания проводов и контактов, неисправности датчиков и других компонентов. В случае возникновения проблем, рекомендуется обратиться к квалифицированным специалистам, чтобы провести диагностику и ремонт топливной системы ГАЗ 3307.

Помните, что неправильная работа топливной системы может привести к серьезным поломкам двигателя и снижению производительности транспортного средства. Поэтому, регулярный осмотр и обслуживание топливной системы являются обязательными процедурами для сохранения надежности и эффективности ГАЗ 3307.

Видео:Воздух в топливной системе газ 3309Скачать

Расход топлива и экономичность работы системы ГАЗ 3307

Система топливной подачи ГАЗ 3307 оснащена двойным топливным баком, что позволяет увеличить запас автономии и обеспечить беспрерывную работу грузовика на большие расстояния. В результате, эксплуатационные расходы на пополнение топлива значительно снижаются, что сказывается на экономичности работы автомобиля.

Особое внимание уделено добавлению в систему ГАЗ 3307 топливного фильтра – это необходимо для очистки топлива от примесей и посторонних частиц, которые могут негативно сказаться на работе двигателя. Чистое топливо является одним из ключевых факторов в экономичной и эффективной работе топливной системы, что в свою очередь влияет на расход топлива.

Дизельные двигатели, используемые в ГАЗ 3307, обладают повышенной экономичностью по сравнению с бензиновыми двигателями. Они способны потреблять меньшее количество топлива при одинаковых условиях эксплуатации. Это приводит к снижению расходов на топливо и увеличению экономичности работы системы.

Однако расход топлива на ГАЗ 3307 может быть ощутимо повышен в случае неправильного использования автомобиля, например, при частом переключении передач или неправильной нагрузке на грузовик. Это должно быть учтено водителем при эксплуатации транспортного средства, чтобы получить максимально экономичную работу системы.

🔍 Видео

Система питания дизельного двигателя.Скачать

Газ 3307 . Обзор , работа , недостатки , и мой завал в работе по хозяйству.Скачать

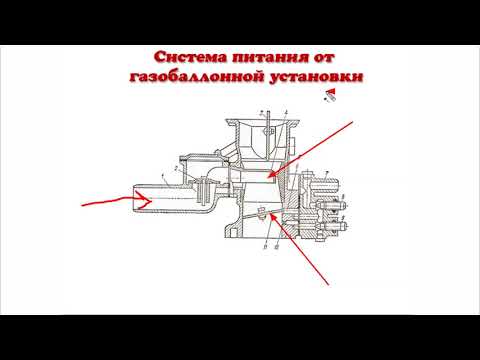

Система питания от газобаллонной установки.Скачать
