ИЖ Юпитер 5 — это популярный мотоцикл, выпускаемый в СССР в 80-х годах прошлого века. Один из ключевых компонентов этого мотоцикла — генератор, который отвечает за генерацию электрической энергии. Проверка генератора на ИЖ Юпитер 5 является важной процедурой, которая позволяет убедиться в его исправности и готовности к работе. В данной статье мы расскажем о том, как правильно провести эту проверку.
Первым шагом при проверке генератора на ИЖ Юпитер 5 является определение его физического состояния. Внимательно осмотрите генератор на наличие физических повреждений, трещин или иных дефектов. Проверьте состояние контактов и проводов, удостоверьтесь, что они не имеют коррозии или окисления.
- Шаги для проверки генератора на ИЖ Юпитер 5
- 1. Проверка зарядки аккумулятора
- 2. Проверка состояния ремня
- 3. Проверка проводки
- 4. Проверка выходного напряжения генератора
- Подготовка к проверке
- Проверка зарядки аккумулятора
- Проверка подключений
- Процесс проверки подключений
- Проверка натяжения приводного ремня
- Проверка работы статора
- Шаг 1: Проверка соединения
- Шаг 2: Проверка сопротивления статора
- Шаг 3: Проверка наличия напряжения
- Проверка работы ротора
- Шаг 1: Проверка целостности ротора
- Шаг 2: Проверка соединений ротора
- Проверка выпрямителя
- Проверка регулятора напряжения
- Проверка генерации тока
- Проверка различных компонентов
- 📺 Видео

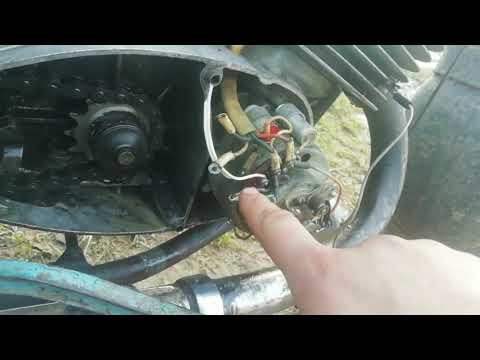

Видео:Проверка генератора Иж Юпитер 4-5 или Планета 4-5Скачать
Шаги для проверки генератора на ИЖ Юпитер 5
Проверка генератора на ИЖ Юпитер 5 требует выполнения нескольких шагов для обнаружения возможных проблем и неполадок. Важно следовать этим шагам, чтобы убедиться в правильной работе генератора и избежать потенциальных проблем на дороге.
1. Проверка зарядки аккумулятора
Первым шагом является проверка зарядки аккумулятора. Убедитесь, что аккумулятор полностью заряжен. Проверьте напряжение на клеммах аккумулятора с помощью вольтметра. Нормальное напряжение должно быть около 12,6 В.
2. Проверка состояния ремня
Для проверки состояния ремня снимите его и осмотрите на предмет трещин, износа или повреждений. Если ремень выглядит изношенным или поврежденным, замените его.
3. Проверка проводки
Осмотрите проводку, соединяющую генератор с аккумулятором и электрической системой мотоцикла. Убедитесь, что провода целые, не повреждены и правильно подключены. Проверьте также соединения на наличие коррозии и окисления. Если обнаружены повреждения или проблемы, выполние соответствующий ремонт или замену проводки.
4. Проверка выходного напряжения генератора
Подключите вольтметр к выходным клеммам генератора. Затем запустите двигатель и убедитесь, что выходное напряжение генератора находится в норме. Возможные значения напряжения могут варьироваться в зависимости от модели мотоцикла, поэтому ознакомьтесь с руководством пользователя для получения правильной информации.
В процессе проверки генератора на ИЖ Юпитер 5 важно быть внимательным и осторожным, соблюдать указанные шаги и проявлять терпение. Если обнаружены какие-либо неполадки, рекомендуется обратиться к профессионалам для проведения дальнейшей диагностики и ремонта.
Видео:Очень Простая проверка генератора Мотоцикла ИЖ.Скачать
Подготовка к проверке
Перед тем, как приступить к проверке генератора на ИЖ Юпитер 5, необходимо выполнить некоторые подготовительные шаги:
1. Проверьте уровень топлива. Убедитесь, что в баке есть достаточное количество топлива для работы генератора. В случае необходимости, заправьте бак до рекомендуемого уровня.
2. Проверьте уровень масла. Убедитесь, что уровень масла в двигателе находится в пределах допустимого диапазона. При необходимости, долейте или замените масло.
3. Проверьте заряд аккумулятора. Убедитесь, что аккумулятор полностью заряжен, чтобы генератор мог работать без проблем. При необходимости, подключите аккумулятор к зарядному устройству для его зарядки.
4. Проверьте свечи зажигания. Осмотрите свечи зажигания на предмет повреждений или износа. При необходимости, замените их новыми.
5. Проверьте провода и подключения. Проверьте состояние и надежность проводов, а также соединений между генератором и аккумулятором. Убедитесь, что все соединения затянуты и не имеют коррозии.
После выполнения всех подготовительных шагов, генератор готов к проверке на ИЖ Юпитер 5.
Видео:Пропала зарядка ИЖ Юпитер 5. Как проверить генератор?Скачать
Проверка зарядки аккумулятора
Шаг 1: Подготовка
Перед началом проверки зарядки аккумулятора убедитесь, что двигатель мотоцикла выключен. Также следует обеспечить хорошую вентиляцию, чтобы избежать смешения газов, которые могут быть выделены при зарядке аккумулятора.
Шаг 2: Установка мультиметра
Шаг 3: Измерение напряжения
После установки мультиметра включите его и установите его на режим измерения напряжения. Определите напряжение аккумулятора, которое должно быть около 12,6 вольт, если аккумулятор заряжен.
Шаг 4: Зарядка аккумулятора
Если напряжение аккумулятора ниже 12,6 вольт, это может означать, что аккумулятор нуждается в зарядке. Подключите аккумулятор к зарядному устройству и оставьте его заряжаться в соответствии с рекомендациями производителя.
Шаг 5: Проверка зарядки
После завершения процесса зарядки аккумулятора снова измерьте его напряжение. Если напряжение стало близким к 12,6 вольтам, это говорит о том, что аккумулятор был успешно заряжен.
Шаг 6: Замер тока
Дополнительным шагом может быть измерение тока, поступающего на аккумулятор во время работы мотоцикла. Это позволит определить, есть ли какие-либо проблемы с генератором или проводами, которые могут приводить к неправильной зарядке аккумулятора.
Шаг 7: Проверка генератора
Если аккумулятор не заряжается или его напряжение не достигает 12,6 вольт, проблема может быть в неисправности генератора. Проверьте провода и соединения, чтобы убедиться, что они не повреждены. Если вы заметите какие-либо повреждения, ремонт или замена могут потребоваться.
Шаг 8: Обратная проверка
После всех действий по зарядке аккумулятора и проверке генератора снова измерьте напряжение аккумулятора, чтобы убедиться, что оно достигло нормального значения около 12,6 вольт. Если напряжение остается ниже этого значения или аккумулятор снова быстро разряжается, рекомендуется обратиться к специалисту для дополнительной диагностики и ремонта.
Видео:Поиск неисправности в генераторе ИЖ Юпитер5-Планета5Скачать
Проверка подключений
Перед тем как проверить генератор на ИЖ Юпитер 5, необходимо убедиться в правильности подключений.
Кроме того, необходимо проверить состояние проводов и зажимов на отсутствие повреждений или окисления. Если обнаружены повреждения или окисление, следует заменить поврежденные детали.
Процесс проверки подключений
1. Проверьте целостность проводов и зажимов. Замените поврежденные или окисленные детали.
4. Проверьте, что провода аккумулятора и зарядного соединения надежно закреплены на зажимах и не могут отсоединиться во время работы генератора.
Теперь вы готовы приступить к проверке работы генератора на ИЖ Юпитер 5.
Видео:Что делать, если пропала зарядка на ИЖе? Как найти неисправность!Скачать
Проверка натяжения приводного ремня
Перед началом проверки убедитесь, что двигатель остановлен и охлажден. Необходимо также надеть перчатки и при необходимости защитные очки.
1. Визуальный осмотр: Проверьте внешний вид приводного ремня на наличие трещин, износа или других повреждений. Если ремень имеет повреждения, его следует заменить.
2. Нажмите на ремень: Внимательно нажмите пальцем на самый длинный промежуток между двумя шкивами. При правильном натяжении ремень должен иметь некоторый прогиб, но не должен быть слишком слабым или слишком напряженным.
3. Проверьте натяжение: Используя специальный инструмент или способ изготовления самодельного треногиба, проверьте, соответствует ли натяжение ремня рекомендуемым значениям, указанным в руководстве по эксплуатации. Если ремень перетянут или слишком расслаблен, его следует отрегулировать.
4. Зазор между шкивами: Проверьте зазор между шкивами генератора. Он должен быть достаточным для свободного вращения ремня, но не должен превышать рекомендуемого значения. При необходимости можно отрегулировать положение генератора или заменить ремень соответствующего размера.
5. Выполнение профилактического обслуживания: Рекомендуется регулярно проводить проверку натяжения приводного ремня и при необходимости регулировать его. Это может помочь избежать проблем с электропитанием и увеличить срок службы генератора.
Проверка натяжения приводного ремня на ИЖ Юпитер 5 — одна из важных процедур, которая должна выполняться регулярно. Будьте внимательны при проверке и регулярно выполняйте профилактическое обслуживание для поддержания нормального функционирования генератора и обеспечения надежного заряда аккумулятора.
Видео:проводка иж планета 4,5 на заводку и зарядкуСкачать
Проверка работы статора
Для проверки работы статора генератора на ИЖ Юпитер 5 требуется выполнить следующие шаги:
Шаг 1: Проверка соединения
Убедитесь в правильном соединении проводов статора с проводами регулятора напряжения и тягового кольца. Проверьте также состояние проводов на предмет повреждений или обрывов.
Шаг 2: Проверка сопротивления статора
Измерьте сопротивление статора с помощью омметра. Подключите один контакт омметра к одному из проводов статора, а второй контакт — к другому проводу. Нормальное сопротивление статора составляет около х Ом (в зависимости от модели генератора), однако точные значения можно найти в руководстве пользователя.
Если измеренное сопротивление отличается от нормального значения, возможно, статор поврежден и требует замены.
Шаг 3: Проверка наличия напряжения
Подключите вольтметр к проводам статора, расположенным в месте их подключения к регулятору напряжения. Затем запустите двигатель и измерьте напряжение на проводах статора.
Нормальное напряжение на проводах статора составляет около х В (в зависимости от модели генератора), однако точные значения можно найти в руководстве пользователя. Если измеренное напряжение отличается от нормального значения, проблема может быть связана с статором или регулятором напряжения.
Симптомы | Причины |
---|---|
Отсутствие напряжения | Обрыв проводов статора, повреждение регулятора напряжения |
Низкое напряжение | Повреждение статора или регулятора напряжения |
Высокое напряжение | Неисправность регулятора напряжения |
Видео:Как проверить Генератор ИЖ Планета -Иж Юпитер ч-1Скачать
Проверка работы ротора
Шаг 1: Проверка целостности ротора
Проверьте ротор на предмет возможных повреждений, трещин или разрушений. Обратите внимание на изношенность, следы коррозии или любые другие видимые признаки повреждения. Если вы обнаружите какие-либо дефекты, рекомендуется заменить ротор, чтобы избежать дальнейших проблем с генератором.
Шаг 2: Проверка соединений ротора
Убедитесь, что соединения ротора надежно закреплены и не имеют видимых признаков окисления или коррозии. Проверьте контакты на предмет наличия свободности в движении и обеспечьте хороший электрический контакт.
При выполнении проверки рекомендуется использовать мультиметр или другое подходящее электронное оборудование для измерения сопротивления и тока. При обнаружении любых аномалий или несоответствий рекомендуется проконсультироваться с профессионалами или обратиться в сервисный центр для дальнейшей диагностики и ремонта генератора.
Видео:Как проверить генератор и якорь на пробитие, иж планета, юпитер!Скачать
Проверка выпрямителя
Для проверки выпрямителя на ИЖ Юпитер 5 выполните следующие действия:
- Отключите генератор и отсоедините его от аккумулятора.
- Проверьте полукруги выпрямителя на наличие видимых повреждений, трещин, признаков перегрева или окисления.
- Проверьте диоды выпрямителя на работоспособность. Для этого снимите их с генератора и проверьте с помощью мультиметра. Красный провод мультиметра подключите к аноду диода, а черный провод – к катоду диода. Повторите процедуру для каждого диода. Результаты измерений должны соответствовать нормам, указанным в технической документации.
После проверки выпрямителя установите его на место и подключите генератор к аккумулятору. Убедитесь в правильной работе генератора и отсутствии неисправностей.
Видео:Как правильно найти зарядкуСкачать
Проверка регулятора напряжения
Для проверки регулятора напряжения на ИЖ Юпитер 5 потребуются следующие инструменты:
- Вольтметр;
- Аккумулятор;
- Провода.
Для начала, убедитесь, что мотоцикл выключен и аккумулятор полностью заряжен.
Следующим шагом является проверка напряжения на аккумуляторе в обычном режиме работы мотоцикла. Для этого подключите вольтметр к положительному и отрицательному контактам аккумулятора и запустите мотоцикл. Наблюдайте показания вольтметра — они должны быть в пределах нормы, указанной в сервисной документации.
Далее, необходимо проверить работу регулятора напряжения в условиях повышенной нагрузки. Для этого можно использовать фару мотоцикла, включив ее на максимальную мощность. Снова подключите вольтметр к аккумулятору и наблюдайте за изменением показаний напряжения. Если напряжение превышает требуемую норму или падает ниже нормы, это может указывать на неисправность регулятора напряжения.
Также рекомендуется внимательно осмотреть регулятор напряжения на наличие повреждений, трещин или коррозии. При обнаружении любых неисправностей рекомендуется заменить регулятор на новый, оригинальный или купить качественный заменитель.
Важно: перед проведением проверки регулятора напряжения рекомендуется обратиться к сервисной документации или обратиться к специалисту, чтобы избежать ошибок и повреждений электрической системы мотоцикла.
Видео:как проверить генератор иж ЮПИТЕР-Ява.Скачать
Проверка генерации тока
Проверка генерации тока на ИЖ Юпитер 5 может быть выполнена с использованием вольтметра и амперметра.
Шаг 1: Убедитесь, что мотоцикл находится в нейтральном положении и двигатель полностью остановлен. Запустите двигатель и дайте ему прогреться в течение нескольких минут.
Шаг 3: Проверьте напряжение на аккумуляторе при работающем двигателе. Оптимальное напряжение должно быть около 13,8 – 14,8 вольт. Ниже этого значения может говорить о проблемах генератора.
Шаг 4: Подключите амперметр к между аккумулятором и генератором мотоцикла. Положите положительный зажим на большее соединение амперметра и аккумулятора, а отрицательный зажим на меньшее соединение амперметра и аккумулятора.
Шаг 5: Проверьте ток генератора при работе двигателя. Оптимальный ток должен быть около 5-10 ампер. Если ток недостаточен или отсутствует, возможно, генератор требует ремонта или замены.
Примечание: Проверка генерации тока может быть опасной и требует навыков работы с электрическими цепями. В случае неуверенности в своих способностях, лучше обратиться к специалисту.
Видео:Как проверить работает ли генератор ИЖ Юпитер 3Скачать
Проверка различных компонентов
Проверка генератора на ИЖ Юпитер 5 включает в себя не только осмотр и проверку самого генератора, но и различных компонентов, которые работают с ним взаимодействуют.
1. Ремень генератора. При проверке ремня генератора необходимо убедиться, что его натяжение соответствует рекомендуемым параметрам. Слишком сильное натяжение может привести к износу ремня и короткому сроку его службы, а недостаточное — к проскальзыванию и отсутствию зарядки аккумулятора.
2. Клеммы аккумуляторной батареи. Проверка состояния и качества контактов на клеммах аккумуляторной батареи позволит исключить возможность плохого контакта и обеспечить надежную зарядку батареи.
3. Регулятор напряжения. Проверка регулятора напряжения позволит убедиться в его исправности и корректности работы. Регулятор напряжения отвечает за установку и поддержание оптимального уровня напряжения в системе зарядки во время езды.
4. Генератор. Проверка генератора включает осмотр его корпуса на наличие физических повреждений, проверку состояния щеток и коллектора, а также измерение выходного напряжения. Результаты проверки генератора могут указать на необходимость его ремонта или замены.
5. Провода и соединения. Проверка проводов и соединений в системе зарядки позволит обнаружить возможные обрывы, коррозию или плохие контакты. Это важный этап проверки, так как неправильное подключение или повреждение проводов может вызвать неработоспособность генератора.
Проверка всех этих компонентов перед использованием генератора на ИЖ Юпитер 5 поможет обеспечить его надежную и безопасную работу, а также продлить срок его службы.
📺 Видео

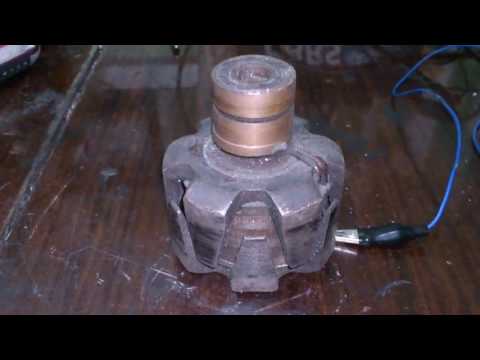

Генератор ИЖа. Как проверить якорь(ротор) напряжением.Скачать
ИЖ ЮПИТЕР 5: НЕТ ЗАРЯДКИ. ЧТО ДЕЛАТЬ?Скачать
Пропала зарядка ИЖа 12 вольт Ищем!Скачать
Иж Юпитер 5. Нет зарядки.Скачать
Супер способ проверки генератора ИЖ 6 вольт! Без реле! Все просто!Скачать

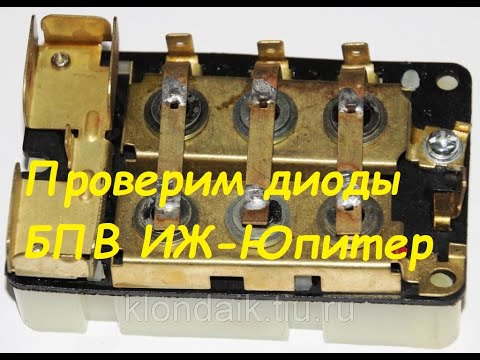

Диоды ИЖ-Планета,Юпитер. Проверка.Скачать
НЕточная проверка якоря ИЖСкачать

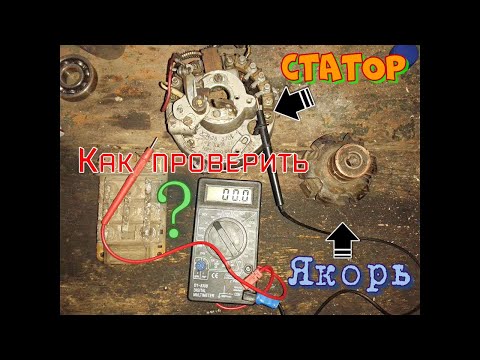

Как проверить Генератор Статор Иж Юпитер - Иж Планета 6-12в Характеристики статора - якоря. Ч-2Скачать
