Как правильно распиновать датчик уровня масла в автомобиле Audi

Датчик уровня масла – важная часть системы контроля автомобиля, позволяющая следить за уровнем масла в двигателе. Он представляет собой электронное устройство, обеспечивающее измерение уровня масла и передачу данных на приборную панель автомобиля. Данная информация необходима водителю для контроля работы двигателя и своевременного обслуживания.

Ауди предлагает своим владельцам надежные и современные датчики уровня масла, которые обеспечивают точное измерение и надежную передачу данных. Однако, иногда может потребоваться проверка или замена данного датчика. Для этого необходимо знать распиновку датчика уровня масла ауди, то есть последовательность подключения проводов к соответствующим контактам.

Обычно, датчик уровня масла ауди имеет 3 провода. Первый провод отвечает за передачу сигнала на приборную панель, второй – за подключение к заземлению автомобиля, а третий провод подключается к питанию. Однако, распиновка датчика может отличаться в зависимости от модели автомобиля и года выпуска, поэтому перед проверкой или заменой следует обратиться к руководству по эксплуатации автомобиля или проконсультироваться с квалифицированным специалистом.

Видео:Замена датчика состояния масла, температуры масла и уровня маслаСкачать

Описание датчика уровня масла ауди

Датчик уровня масла в автомобилях Audi предназначен для контроля и определения уровня масла в двигателе. Этот датчик особенно важен, так как недостаток масла может привести к серьезным поломкам двигателя. Он устанавливается в картере двигателя и представляет собой электронное устройство.

Принцип работы датчика

Датчик уровня масла работает по простому принципу – он измеряет электрическое сопротивление между двумя контактными элементами. Когда масло находится на заданном уровне, электрическое сопротивление будет определенное значение. Если уровень масла снижается, сопротивление тоже меняется.

Изменение сопротивления датчика уровня масла приводит к изменению сигнала, который передается в электронную систему автомобиля. Система интерпретирует этот сигнал и отображает информацию об уровне масла на приборной панели.

Значение датчика уровня масла

Датчик уровня масла является очень важной частью системы контроля двигателя. Он предназначен для предотвращения возможных поломок и повреждений двигателя, связанных с недостатком масла. Если датчик неисправен или показывает неправильные данные, водителю может быть необходимо дополнять масло вручную или срочно обратиться к сервисному центру.

Своевременное обслуживание датчика уровня масла является одной из важных составляющих правильного ухода за автомобилем Audi. Рекомендуется регулярно проверять уровень масла и следить за работой датчика, чтобы избежать возможных последствий, связанных с недостаточным уровнем масла в двигателе.

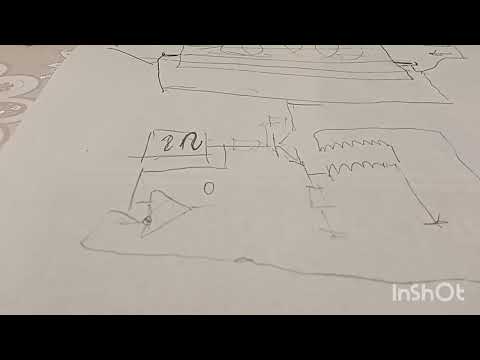

Видео:Audi A6C6 (C5) алгоритм работы датчика уровня маслаСкачать

Место установки датчика уровня масла

Датчик уровня масла в автомобиле Ауди обычно устанавливается в блоке двигателя или его близкой окрестности. Это позволяет ему точно определять уровень масла и передавать соответствующую информацию на приборную панель водителю.

Чтобы датчик функционировал правильно, необходимо, чтобы он был установлен в соответствии с требованиями производителя. Обычно он размещается на верхней части двигателя или близко к масляному насосу. Такое расположение позволяет датчику отслеживать уровень масла непосредственно в картере двигателя и давать точную информацию о его наличии или отсутствии.

Важно помнить, что место установки датчика может варьироваться в зависимости от модели и года выпуска автомобиля Ауди. Поэтому перед установкой нового датчика необходимо ознакомиться со спецификациями и инструкциями производителя.

Установка датчика уровня масла должна выполняться специалистами с опытом работы с автомобилями Ауди. Они смогут правильно подключить датчик к системе автомобиля, настроить его работу и убедиться в его правильной работе.

Обслуживание и проверка датчика уровня масла также должны проводиться регулярно. При возникновении любых сомнений в его работоспособности или возникновении проблем, следует обратиться к специалистам для проведения диагностики и ремонта.

Видео:Audi A4 B6 активация и деактивация датчика уровня маслаСкачать

Принцип работы датчика уровня масла

Устройство датчика уровня масла

Датчик уровня масла состоит из электронного модуля и датчика, который погружается в масло. Датчик может быть кондуктивным или ёмкостным, но принцип их работы схож. Он реагирует на изменение уровня масла и передает информацию в электронный модуль, где происходит обработка данных.

Принцип работы

Датчик уровня масла работает на основе проводимости или емкости между двумя электродами. В случае проводимостного датчика, когда уровень масла ниже заданного уровня, связь между электродами обрывается, что ведет к отключению сигнала. При достижении правильного уровня, связь восстанавливается и сигнал снова поступает на приборную панель.

Емкостной датчик работает на основе изменения емкости между электродами, когда масло затрагивает эти электроды. Для этого используется электрический конденсатор, который изменяет свою емкость в зависимости от уровня масла. При достижении заданного уровня, емкость изменяется, и сигнал передается на контрольную панель.

Электронный модуль обрабатывает полученные данные от датчика и передает их на приборную панель, где водитель может видеть уровень масла. Если уровень масла становится ниже допустимого, на приборной панели загорается предупредительная лампа или выдается звуковой сигнал, что позволяет водителю принять необходимые меры и заправить масло.

Датчик уровня масла в автомобиле Ауди — это надежное устройство, которое позволяет своевременно контролировать уровень масла в двигателе и предотвращать возможные поломки и повреждения. Регулярная проверка и обслуживание датчика помогут поддерживать двигатель автомобиля в хорошем состоянии.

Видео:Лучший способ проверки уровня масла двигателя Audi a4 AllroadСкачать

Назначение датчика уровня масла

Наличие и правильная работа датчика уровня масла позволяют своевременно определить и предотвратить потенциальные проблемы, связанные с недостатком масла или его избытком. Данные, полученные от датчика, помогают водителю контролировать уровень масла и, при необходимости, принять меры по его доливу или замене.

Принцип работы датчика уровня масла

Датчик уровня масла основан на электрическом принципе работы. Обычно он представляет собой плавающий элемент, который погружен в масло внутри двигателя. При изменении уровня масла плавающий элемент поднимается или опускается, но при этом остается в электрическом контакте с основным устройством датчика.

Есть разные типы датчиков уровня масла, включая механические, электронные и оптические. Некоторые датчики также могут измерять температуру масла и представлять информацию об этом на приборной панели.

Важность датчика уровня масла

Регулярная проверка уровня масла и правильная работа датчика играют важную роль в поддержании надлежащего функционирования двигателя. Недостаточное количество масла может привести к износу и поломке двигателя, так как снижает его смазочные свойства и защиту от трения. Избыточное количество масла также может вызвать проблемы, такие как увеличение давления масла и потенциальное повреждение уплотнений и сальников.

Поэтому, правильное функционирование датчика уровня масла позволяет водителю контролировать состояние масла в двигателе и принимать своевременные меры для его обслуживания. Рекомендуется регулярно проверять уровень масла и при необходимости доливать или менять его в соответствии с рекомендациями производителя автомобиля.

Видео:audi a4. короткое замыкание в датчике уровня масла.Скачать

Компоненты датчика уровня масла

Датчик уровня масла в автомобиле Audi состоит из нескольких основных компонентов, которые совместно работают для определения уровня масла в двигателе и передачи этой информации на приборную панель.

Основные компоненты датчика уровня масла:

• Масляная поддона
• Датчик уровня масла
• Электронный блок управления
• Провода и разъемы

Масляная поддона является основным резервуаром для масла в двигателе. Она обычно выполнена из металла и имеет форму воронки, чтобы обеспечить эффективную сборку масла.

Датчик уровня масла устанавливается в масляной поддоне и предназначен для измерения уровня масла. Он может быть механическим или электронным. Механический датчик использует поплавок, который поднимается и опускается в зависимости от уровня масла. Электронный датчик использует датчики давления или ёмкости, чтобы определить уровень масла.

Электронный блок управления является мозгом датчика уровня масла. Он принимает сигналы от датчика и обрабатывает их, передавая информацию на приборную панель. Благодаря этому водитель может быть осведомлен о текущем уровне масла в двигателе.

Провода и разъемы используются для подключения датчика уровня масла к электрической системе автомобиля. Они передают сигналы от датчика до электронного блока управления.

Составляющие датчика уровня масла у Audi

1. Масляная поддона
2. Датчик уровня масла
3. Электронный блок управления
4. Провода и разъемы

Масляная поддона является основным резервуаром для масла в двигателе. Она обычно выполнена из металла и имеет форму воронки, чтобы обеспечить эффективную сборку масла.

Датчик уровня масла устанавливается в масляной поддоне и предназначен для измерения уровня масла. Он может быть механическим или электронным. Механический датчик использует поплавок, который поднимается и опускается в зависимости от уровня масла. Электронный датчик использует датчики давления или ёмкости, чтобы определить уровень масла.

Электронный блок управления является мозгом датчика уровня масла. Он принимает сигналы от датчика и обрабатывает их, передавая информацию на приборную панель. Благодаря этому водитель может быть осведомлен о текущем уровне масла в двигателе.

Провода и разъемы используются для подключения датчика уровня масла к электрической системе автомобиля. Они передают сигналы от датчика до электронного блока управления.

Видео:Audi a6 c5. Замена датчика уровня маслаСкачать

Подключение датчика уровня масла

Выбор места установки

Перед подключением датчика уровня масла необходимо выбрать оптимальное место его установки. В большинстве автомобилей датчик размещается в масляном поддоне двигателя. При установке необходимо убедиться, что датчик не будет мешать другим элементам двигателя и что он будет правильно считывать уровень масла.

Подключение датчика

Для подключения датчика уровня масла необходимо выполнить следующие шаги:

1. Отсоедините отрицательный клемму аккумулятора автомобиля, чтобы избежать случайного короткого замыкания.
2. Найдите провод, который идет от датчика уровня масла к электрическому блоку автомобиля.
3. Отключите старый провод от электрического блока автомобиля.
4. Прикрепите новый провод к электрическому блоку автомобиля.
5. Прикрепите другой конец провода к датчику уровня масла.
6. Убедитесь, что провод правильно закреплен и надежно зафиксирован.
7. Подключите отрицательную клемму аккумулятора автомобиля.

После выполнения этих шагов датчик уровня масла будет готов к использованию. Рекомендуется проверить его работоспособность, запустив двигатель и убедившись, что информация о уровне масла отображается корректно на дисплее автомобиля.

Видео:Датчик температуры и уровня масла в картере двигателя АудиСкачать

Конструктивные особенности датчика уровня масла

Датчики уровня масла в разных автомобилях могут иметь разные конструктивные особенности, но в целом они работают по одному и тому же принципу. Основными компонентами датчика являются:

1. Поплавок – плавучая часть датчика, которая поднимается или опускается в зависимости от уровня масла.
2. Переключатель – электрическое устройство, которое активируется, когда поплавок достигает определенного положения.
3. Электрические контакты – часть переключателя, которая открывается или закрывается в зависимости от положения поплавка.

Когда уровень масла достигает определенного значения, поплавок поднимается и активирует переключатель, который меняет положение электрических контактов. Это в свою очередь вызывает изменение сопротивления в электрической цепи и отправляет сигнал на индикатор уровня масла на приборной панели.

Конструктивные особенности датчика уровня масла могут включать в себя:

• Размеры поплавка – они могут быть различными в зависимости от модели и размера двигателя.
• Механизм крепления – поплавок может быть закреплен как прямо на крышке масляного картера, так и на специальном кронштейне.
• Материал поплавка – обычно он изготавливается из пластика или металла, но может быть и другим.
• Уровень точности – некоторые датчики могут быть более точными и надежными, чем другие, что позволяет более точно контролировать уровень масла.

Выбор конструктивных особенностей датчика уровня масла зависит от конкретной модели автомобиля и требований производителя. Также важно учитывать условия эксплуатации, чтобы датчик был надежным и эффективным в любых условиях.

Видео:Почему горит жёлтая маслёнка ? Лечим Фольксваген .Скачать

Типы датчиков уровня масла

Датчики уровня масла используются в автомобилях для контроля и обнаружения уровня масла в двигателе. Существует несколько типов датчиков уровня масла, каждый из которых имеет свои особенности и преимущества.

1. Поплавковый датчик уровня масла

Поплавковый датчик уровня масла представляет собой плавающую пластину или шарик, которая поднимается или опускается в зависимости от уровня масла. Когда уровень масла достигает заданного значения, поплавок закрывает контакты, что приводит к активации электрической цепи и сигнализации водителю о необходимости заправки масла.

2. Емкостный датчик уровня масла

Емкостный датчик уровня масла использует принцип изменения емкости между двумя электродами при изменении уровня масла. Устройство измеряет разность емкости и преобразует ее в сигнал, который передается на приборную панель для отображения водителю.

Кроме того, существуют и другие типы датчиков уровня масла, такие как оптический датчик и ультразвуковой датчик. Они также основаны на принципе измерения изменения физических свойств масла в зависимости от его уровня.

Выбор типа датчика уровня масла зависит от конкретной модели и производителя автомобиля, а также от требований и предпочтений водителя. Важно выбрать надежный и точный датчик, который обеспечит правильную работу системы контроля уровня масла и предупредит о возможных проблемах.

Видео:Проверка уровня масла электронным щупом AUDI A1,2,3,4,5,6,7,8 Q3,5,7Скачать

Параметры датчика уровня масла

Основные параметры, которые следует учитывать при выборе датчика уровня масла:

1. Тип датчика

Существует несколько типов датчиков уровня масла, включая электромеханические, электрические и емкостные. Каждый из них имеет свои преимущества и недостатки, и выбор зависит от конкретных требований автомобиля.

2. Диапазон измерения

Датчик уровня масла должен иметь достаточный диапазон измерения для точного определения уровня масла в различных условиях работы двигателя. Обычно диапазон указывается в литрах или процентах.

3. Точность измерения

Точность измерения является важным параметром, поскольку от нее зависит точность определения уровня масла. Обычно точность указывается в процентах или миллиметрах.

Важно: Точность измерения датчика уровня масла должна быть достаточной для обеспечения корректной работы двигателя и предотвращения возможных поломок.

4. Материал корпуса

Материал корпуса датчика уровня масла также играет важную роль, поскольку он должен быть прочным и надежным. Распространенные материалы для корпуса включают пластик, металл и нержавеющую сталь.

Для правильного выбора датчика уровня масла необходимо учитывать требования и параметры конкретной модели автомобиля, а также обращать внимание на рекомендации производителя.

Видео:Ауди А4, красная масленка (датчик давления масла)Скачать

Учет особенностей при замене датчика уровня масла

Правильная работа датчика уровня масла в автомобиле очень важна для надежной работы двигателя. Этот датчик отвечает за контроль уровня масла и предупреждает водителя о низком уровне масла, что позволяет избежать серьезных поломок и повышает безопасность на дороге.

Если датчик уровня масла на вашем автомобиле неисправен и требует замены, важно учесть некоторые особенности этой процедуры. Во-первых, перед заменой датчика необходимо удостовериться в том, что причиной неисправности действительно является сам датчик, а не проблемы с проводкой или другими элементами системы. Для этого можно провести диагностику с помощью специализированного оборудования.

При выборе нового датчика уровня масла важно обратить внимание на его совместимость с конкретной моделью автомобиля. Это связано с тем, что разные производители могут использовать разные типы датчиков, которые имеют разные характеристики и спецификации. Поэтому рекомендуется приобретать оригинальные запчасти или качественные аналоги, чтобы избежать возможных проблем в будущем.

После приобретения нового датчика уровня масла и перед его установкой, необходимо тщательно подготовить поверхность, на которую будет устанавливаться датчик. Это важно, чтобы гарантировать надежный контакт между датчиком и поверхностью, что обеспечит правильное чтение уровня масла. Также рекомендуется использовать специальные герметики или прокладки для предотвращения утечек масла.

Важно помнить, что при замене датчика уровня масла необходимо соблюдать правильную последовательность действий и использовать правильные инструменты. Если у вас нет достаточного опыта или навыков, лучше обратиться к профессионалам, чтобы избежать возможных повреждений или ошибок.

Видео:Как проверить уровень масла audi q5 электронным щупом, удобный методСкачать

Обслуживание и регулировка датчика уровня масла

Датчик уровня масла в автомобиле Ауди играет важную роль в контроле и обеспечении правильного уровня масла в двигателе. Регулярное обслуживание и регулировка датчика помогут поддерживать его надлежащую работу и эффективность.

Обслуживание датчика уровня масла

Периодическая проверка и обслуживание датчика уровня масла поможет избежать непредвиденных поломок и дорогостоящих ремонтов. Вот несколько шагов для эффективного обслуживания датчика:

1. Проверьте внешнее состояние датчика на наличие повреждений, трещин или коррозии. Если обнаружены повреждения, замените датчик.
2. Проверьте подключение датчика к электрической системе автомобиля. Убедитесь, что все соединения плотно закреплены и не имеют признаков окисления.
3. Проверьте уровень масла в двигателе и сравните его с рекомендациями производителя. Если уровень масла ниже нормы, заправьте его до требуемого уровня. Повторите проверку работы датчика.

Регулировка датчика уровня масла

Если датчик показывает неправильный уровень масла или выдаёт некорректные сигналы, может потребоваться его регулировка. Для этого выполните следующие действия:

1. Отсоедините датчик от электрической системы автомобиля.
2. Очистите контакты датчика и входное отверстие в картере двигателя.
3. Осмотрите датчик на наличие повреждений.
4. Если повреждений нет, перенесите датчик в другое место или замените его, при необходимости.
5. Перед подключением датчика проверьте его работу, используя тестовое устройство.

Регулярное обслуживание и регулировка датчика уровня масла в автомобиле Ауди помогут сохранить его надлежащую работу и предотвратить возможные поломки.

Видео:Неисправность датчика масла в двигателе Шкода Октавия А5Скачать

Выбор и покупка датчика уровня масла

Выбор датчика уровня масла

При выборе датчика уровня масла необходимо учитывать ряд факторов:

1. Марка и модель автомобиля. Каждый производитель может использовать свои типы датчиков, поэтому важно убедиться, что выбранный датчик совместим с вашим автомобилем.
2. Тип датчика. Существуют различные типы датчиков уровня масла, включая поплавковые, емкостные и резистивные. Выбор зависит от особенностей автомобиля и предпочтений владельца.
3. Качество и надежность. Рекомендуется выбирать датчики уровня масла от известных производителей, чтобы обеспечить надежную работу компонента и долгий срок службы.
4. Стоимость. Хотя цена не должна быть главным фактором, следует учитывать бюджет и выбирать датчик, который соответствует его стоимости и предлагает оптимальное соотношение цены и качества.

Рекомендуется обратиться к профессионалам или консультантам, чтобы получить более подробную информацию и рекомендации при выборе датчика уровня масла.

Покупка датчика уровня масла

После определения необходимых характеристик и типа датчика уровня масла, можно приступить к поиску и покупке компонента.

Перед покупкой рекомендуется проверить наличие товара, сравнить цены и прочитать отзывы других покупателей.

Видео:Замена датчика уровня масла в ДВС на АУДИ А6 2008 AUDI A6 2,0 BPJСкачать

Рекомендации по эксплуатации датчика уровня масла

1. Проверка уровня масла

Перед началом работы с датчиком уровня масла необходимо проверить его текущее состояние. Для этого откройте капот автомобиля и найдите щуп для измерения уровня масла. Вставьте щуп в масляный агрегат и выньте его снова. Отметьте уровень масла на щупе и сравните его с уровнем, указанным в руководстве по эксплуатации автомобиля. Если уровень масла ниже рекомендованного, добавьте необходимое количество масла.

2. Проверка датчика уровня масла

После проверки уровня масла, следует проверить работу датчика. Для этого запустите двигатель и дайте ему прогреться до рабочей температуры. Затем выключите двигатель и ожидайте несколько минут, чтобы масло стекло обратно в поддон. Включите зажигание, не запуская двигатель, и проверьте индикатор уровня масла на приборной панели. Он должен показывать правильный уровень масла, соответствующий измеренному ранее.

В случае обнаружения любых неисправностей или несоответствий в работе датчика уровня масла, рекомендуется обратиться к специалистам для диагностики и ремонта.

🌟 Видео

Ауди А 4.Задний стабилизатор.Сайлентблок.Датчик уровня масла ДВС.Скачать

Замена датчика температуры и уровня маслаСкачать

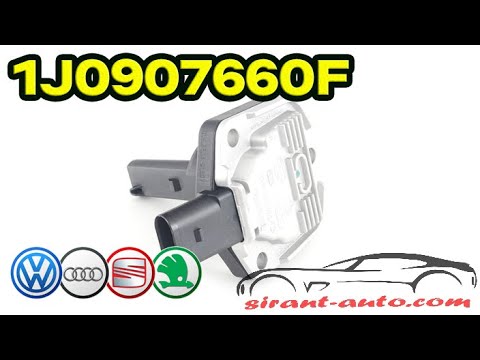

1J0907660F Датчик уровня масла двигателя VW, Skoda, Audi, SeatСкачать
