Как правильно проверить диодный мост генератора ВАЗ 2106

ВАЗ 2106 — одна из самых популярных моделей автомобилей в России. Для надежного функционирования электрической системы этого автомобиля важно регулярно проверять состояние его диодного моста генератора. Диодный мост — это электронное устройство, которое выполняет функцию преобразования переменного тока в постоянный. В этой статье мы расскажем вам, как осуществить проверку диодного моста генератора ВАЗ 2106.

Перед тем как приступить к проверке диодного моста, необходимо убедиться, что аккумулятор автомобиля полностью заряжен и отключен от электрической системы. Начните с того, чтобы обнаружить генератор в вашем автомобиле ВАЗ 2106. Обычно генератор находится на передней части двигателя, возле приводного ремня.

Подготовьте тестер для проверки диодного моста. Установите его в режиме тестирования диодов и подключите его к выходам диодного моста генератора. Затем установите тестер на прямую полярность и проверьте наличие проводимости. Положительный отклик на тестере будет свидетельствовать об исправности диодного моста. В случае, если тестер не показывает никакой реакции, это может означать, что диодный мост вышел из строя и требует замены.

Проверка диодного моста генератора ВАЗ 2106 — это простая процедура, которую вы можете выполнить самостоятельно. Однако, если у вас есть сомнения или вы не имеете необходимого опыта, лучше обратиться к специалистам для проведения проверки и, при необходимости, замены диодного моста.

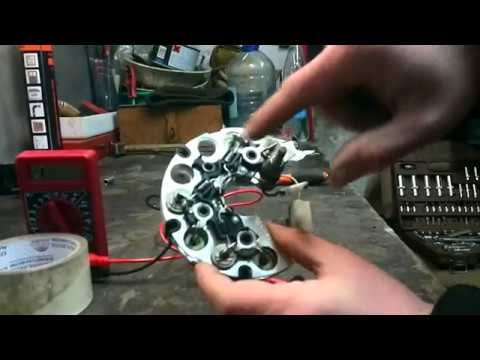

Видео:Как проверить диодный мостСкачать

Описание диодного моста генератора ВАЗ 2106

Принцип работы диодного моста заключается в использовании полупроводниковых диодов, которые позволяют току протекать только в одном направлении. При положительной полуволне переменного тока один из диодов пропускает ток через себя, а остальные три диода блокируют его прохождение. При отрицательной полуволне происходит обратный процесс: ток пропускается через другой диод, а остальные диоды блокируют его.

В случае неисправности диодного моста генератора ВАЗ 2106, он может перестать выполнять свою функцию, что приведет к недостаточной зарядке аккумулятора или его полной разрядке. В таком случае необходимо произвести замену диодного моста на новый, работоспособный. Перед заменой рекомендуется провести проверку диодного моста, с помощью которой можно точно определить его неисправность и установить, стоит ли его менять.

Видео:Проверка генератора ваз 2101-2107 с помощью мультиметра и лампочкой.Скачать

Назначение диодного моста генератора ВАЗ 2106

Принцип работы диодного моста

Диодный мост состоит из четырех диодов, соединенных в специальном порядке. Диоды должны быть прочно закреплены на мосте и обеспечивать надежную передачу тока. Входной ток подается на одну пару диодов, а выходной ток получается на другой паре. Такое соединение диодов позволяет выпрямить переменный ток и преобразовать его в постоянный ток.

Значение диодного моста генератора ВАЗ 2106

Должность диодного моста заключается в устранении пульсации в постоянном токе, создаваемом генератором. Пульсация возникает из-за того, что генератор создает переменное напряжение, а устройства автомобиля требуют постоянное напряжение. Благодаря работе диодного моста, постоянный ток, поступающий в электрическую систему автомобиля, становится стабильным и безопасным для работы всех устройств.

Диодный мост является критической частью генератора и его неисправность может привести к неправильной работе электрической системы автомобиля, нарушению работы фар, зарядке аккумуляторной батареи и другим проблемам. Поэтому регулярная проверка и замена диодного моста при необходимости является важным этапом технического обслуживания автомобиля ВАЗ 2106.

Видео:Как проверить диодный мост генератораСкачать

Причины повреждения диодного моста генератора ВАЗ 2106

Диодный мост генератора ВАЗ 2106 может повреждаться по разным причинам, и важно знать, что может привести к его неисправности. Вот несколько наиболее распространенных причин:

1. Перегрузка электрической системы автомобиля: Постоянная сильная нагрузка на диодный мост может вызвать его поломку. Причиной перегрузки могут быть неправильное подключение дополнительных электроприборов, использование более мощного генератора без соответствующих изменений в электрической системе автомобиля или повреждение других компонентов системы.
2. Повышенное напряжение в электрической системе: Если напряжение в электрической системе автомобиля превышает установленные нормы, это может вызвать повреждение диодного моста. Такое повышение напряжения может быть вызвано неисправностью регулятора напряжения, неправильной работой аккумулятора или других проблем.
3. Повреждение диодов: Кроме самого моста, могут повреждаться сами диоды, из которых он состоит. Причиной такого повреждения может быть подвод влаги к генератору или попадание посторонних предметов в его корпус.
4. Износ компонентов: Временем и интенсивностью использования некоторые компоненты диодного моста могут изнашиваться и требовать замены. Износ может быть вызван неправильной эксплуатацией автомобиля или недостаточным обслуживанием его электрической системы.

Чтобы избежать повреждения диодного моста генератора ВАЗ 2106, рекомендуется регулярно проверять состояние и работоспособность электрической системы автомобиля, быть внимательным к проявлению любых неисправностей и своевременно проводить ремонт и замену компонентов при необходимости.

Видео:Как проверить диодный мост генератора.Скачать

Симптомы неисправности диодного моста генератора ВАЗ 2106

2. Повышенная потребность в заряде аккумулятора – если автомобиль постоянно нуждается в дополнительной зарядке аккумулятора и его заряд не хватает на длительный пробег, то это может свидетельствовать о неисправности диодного моста генератора ВАЗ 2106.

3. Неисправность показаний на приборной панели – если на приборной панели постоянно горит значок разряженной батареи или индикатор зарядки указывает на низкий уровень заряда аккумулятора даже после его полной зарядки, то это может быть признаком неисправности диодного моста.

4. Потеря заряда аккумулятора в режиме простоя – если аккумулятор теряет заряд даже в состоянии простоя автомобиля, то это может говорить о проблемах с диодным мостом генератора. Если при проверке не обнаружено других причин для потери заряда, то необходимо обратить внимание на состояние диодов.

5. Повышенное потребление света или систем электрооборудования – если вспышка света, радио или других электропотребителей приводит к понижению или потере заряда аккумулятора, то это может свидетельствовать о неисправности диодного моста генератора.

Видео:Как ПРОВЕРИТЬ Диодный Мост ГЕНЕРАТОРА Мультиметром . Диодный Мост и его Неисправности.Скачать

Подготовка к проверке диодного моста генератора ВАЗ 2106

Перед тем как приступить к проверке диодного моста генератора ВАЗ 2106, необходимо выполнить несколько подготовительных шагов:

1. Разрядка аккумулятора. Для безопасности исключите возможность поражения электрическим током. Отсоедините отрицательный кабель аккумулятора, предварительно убедившись, что ключ зажигания выключен.

2. Отсоединение генератора от силовой цепи. Отсоедините провода, подключенные к генератору. Убедитесь, что контакты отвернуты, и кабеля надежно закреплены (чтобы избежать короткого замыкания).

3. Инструменты и материалы. Подготовьте необходимые инструменты для проверки и заранее приготовьте изоляционную ленту для тщательной обработки мест соединений проводов.

4. Визуальная проверка. Внимательно осмотрите генератор и диодный мост на наличие видимых повреждений, трещин, выгоревших деталей, окисленных контактов и прочих дефектов. При необходимости произведите замену или ремонт поврежденных деталей.

5. Очистка проводов и контактов. Очистите провода и контакты от окислов и других загрязнений. Используйте специальные средства для чистки электрических контактов или изопропиловый спирт.

6. Предварительная проверка диодного моста. Включите мультиметр в режим диодного тестирования и проверьте диоды на диодном мосте генератора. Убедитесь, что все диоды проходят ток в одном направлении и не проводят в обратном.

После выполнения всех подготовительных шагов можно приступить непосредственно к проверке диодного моста генератора ВАЗ 2106. Не забывайте соблюдать технику безопасности и действовать аккуратно.

Видео:Как проверить диодный мост ВАЗ 2104,2105,2107 (инжектор) своими руками. видео.Скачать

Инструменты, необходимые для проверки

Для проверки диодного моста генератора на ВАЗ 2106 необходимо подготовить следующие инструменты:

• Мультиметр с возможностью измерения постоянного и переменного напряжения, а также сопротивления. Это позволит проверить соблюдение диодным мостом основных характеристик.
• Соединительные провода с крокодилами для подключения мультиметра к диодному мосту.
• Заземляющий провод для обеспечения безопасности при работе с электрическими устройствами.
• Схема электрической принципиальной диаграммы генератора ВАЗ 2106 для определения правильного подключения проводов.

Подготовьте данные инструменты перед проверкой диодного моста, чтобы быть готовыми к выполнению всех необходимых измерений.

Видео:✅ПРОВЕРКА ОБМОТКИ СТАТОРА ГЕНЕРАТОРА С ПРИМЕНЕНИЕМ МУЛЬТИМЕТРАСкачать

Порядок проверки диодного моста генератора ВАЗ 2106

Для проверки диодного моста генератора ВАЗ 2106 вам понадобится:

Шаг 1: Выключите двигатель и отсоедините отрицательный клеммный зажим аккумуляторной батареи.

Шаг 2: Снимите ремень генератора с шкивом.

Шаг 3: Отсоедините провода от генератора.

Шаг 4: Снимите генератор с двигателя.

Шаг 5: Откройте крышку диодного моста генератора.

Шаг 6: Внимательно осмотрите диоды на наличие видимых повреждений, таких как трещины, обгоревшие или перегретые элементы.

Шаг 8: Проверьте направление тока при подаче положительной и отрицательной полярности на мультиметре. Замеченные данные запишите для каждого диода.

Шаг 9: Повторите шаг 8 для всех диодов в диодном мосте.

Шаг 10: Проанализируйте полученные данные и сравните их с рекомендуемыми значениями.

Шаг 11: Если какой-либо из диодов в диодном мосте не прошел проверку или его значения сильно отличаются от рекомендуемых, замените весь диодный мост на новый.

Следуя этой подробной инструкции, вы сможете провести проверку диодного моста генератора ВАЗ 2106 и в случае необходимости заменить его на новый. Это поможет сохранить работоспособность генератора и электрическую систему вашего автомобиля в отличном состоянии.

Видео:БЫСТРАЯ И ПРОСТАЯ ПРОВЕРКА ГЕНЕРАТОРА ВАЗ НА РАБОТОСПОСОБНОСТЬ 2101 2105 2107 ИНЖЕКТОР КАРБЮРАТОРСкачать

Анализ результатов проверки диодного моста генератора ВАЗ 2106

Выполнив проверку диодного моста генератора ВАЗ 2106, необходимо анализировать полученные результаты, чтобы определить состояние и работоспособность моста. Это позволит решить, требуется ли его замена или есть другие неисправности в системе зарядки автомобиля.

Основные шаги анализа результатов проверки:

1. Оцените значения показаний мультиметра
2. Сравните полученные значения со стандартными
3. Интерпретируйте результаты

Перейдем к подробному разбору каждого шага анализа результатов:

1. Оценка значений показаний мультиметра

После проведения проверки диодного моста генератора, мультиметр показывает значения тока. Оцените полученные показания и запишите их для дальнейшего сравнения.

2. Сравнение полученных значений со стандартными

Сравните значения тока, полученные при проверке, с нормальными показателями, определенными производителем автомобиля ВАЗ 2106. Обычно, номинальный ток диодного моста составляет 20-40 Ампер в прямом направлении и не более 1 Вольта в обратном направлении.

3. Интерпретация результатов

Интерпретируйте полученные результаты с учетом сравнения значений тока с нормальными значениями. Если показания мультиметра соответствуют стандартным значениям, то можно заключить, что диодный мост генератора ВАЗ 2106 работает исправно.

В случае, если показания мультиметра значительно отличаются от нормальных значений, это указывает на неисправность диодного моста. В таком случае, рекомендуется его заменить на новый, чтобы восстановить работоспособность генератора и системы зарядки автомобиля.

Анализ результатов проверки диодного моста генератора ВАЗ 2106 поможет определить причину неисправности системы зарядки и принять соответствующие меры по ее устранению.

Видео:Как проверить генератор ВАЗСкачать

Восстановление диодного моста генератора ВАЗ 2106

Восстановление диодного моста генератора ВАЗ 2106 можно выполнить самостоятельно с помощью следующих инструкций:

1. Отсоедините провода от клемм аккумуляторной батареи и снимите генератор с автомобиля.

2. С помощью отвертки откройте крышку диодного моста, расположенного на задней стороне генератора.

3. Проверьте каждый диод на предмет повреждений, таких как трещины, перегрев или окисление.

4. Если обнаружены поврежденные диоды, замените их новыми аналогичными моделями. Убедитесь в правильном соответствии полярности при подключении новых диодов.

5. Очистите контакты и поверхность диодного моста от грязи или окислов с использованием специальной чистящей жидкости.

6. Плотно закройте крышку диодного моста и установите генератор на автомобиль в обратной последовательности снятия.

После выполнения всех указанных шагов, диодный мост генератора ВАЗ 2106 будет восстановлен и готов к использованию. Обратите внимание, что такие работы требуют определенных навыков и знаний, поэтому в случае неуверенности лучше обратиться к специалисту.

Видео:Как проверить генератор ВАЗ. Проверка генератора. Поэтапные шаги. Как проверить диодный мост.Скачать

Замена диодного моста генератора ВАЗ 2106

Если у вас возникли проблемы с генератором на ВАЗ 2106, то одна из возможных причин может быть неисправность диодного моста. Диодный мост отвечает за преобразование переменного тока, генерируемого генератором, в постоянный ток, необходимый для зарядки аккумулятора и питания электросистемы автомобиля. В этой статье мы расскажем вам, как заменить диодный мост в генераторе ВАЗ 2106.

Перед тем как приступить к замене диодного моста, убедитесь, что у вас есть необходимые инструменты:

Пошаговая инструкция по замене диодного моста генератора ВАЗ 2106:

1. Отсоедините клемму минус аккумулятора.
2. Отсоедините разъемы, подключенные к генератору.
3. Отверните крепление генератора и снимите его.
4. Поставьте генератор на стол, чтобы иметь доступ к диодному мосту.
5. С помощью отвертки аккуратно отсоедините провода от диодного моста.
6. Отверните крепление диодного моста и снимите его из генератора.
7. Установите новый диодный мост в генератор и закрепите его.
8. Подсоедините провода к новому диодному мосту в том же порядке, в котором они были подсоединены к старому мосту.
9. Установите генератор на место и закрепите его.
10. Подсоедините разъемы к генератору.
11. Подсоедините клемму минус аккумулятора.

После проведения всех этих шагов проверьте работу генератора и убедитесь, что проблема была решена. Если все выполнено правильно, генератор должен работать стабильно и надежно.

Не забывайте, что при работе с электрическими устройствами всегда нужно соблюдать меры предосторожности и быть осторожным. Если у вас нет достаточного опыта или уверенности в своих способностях, лучше обратиться к специалисту, который сможет выполнить данную работу качественно и безопасно.

Видео:Диодный мост генератора автомобиля можно отремонтировать, замена диода, проверка диодного мостаСкачать

Рекомендации по использованию и уходу за диодным мостом генератора ВАЗ 2106

1. Не превышайте рабочую нагрузку: Убедитесь, что нагрузка, подключенная к генератору, не превышает его предельных возможностей. Избегайте использования слишком мощных приборов или электрооборудования, которые могут привести к перегрузке диодного моста.

2. Регулярно проверяйте состояние диодного моста: Проводите периодические проверки на предмет повреждений или износа диодного моста. Обратите внимание на физические повреждения, такие как трещины или разрушение пластмассового корпуса. Если вы заметили какие-либо проблемы, замените диодный мост как можно скорее.

3. Поддерживайте чистоту: Регулярно очищайте диодный мост от грязи, пыли и других загрязнений. Используйте мягкую щетку или сжатый воздух для удаления сторонних частиц. Это поможет предотвратить накопление пыли и повысить эффективность работы диодного моста.

4. Тщательно подключайте провода: При установке или замене диодного моста обращайте особое внимание на правильное подключение проводов. Проверьте, чтобы провода были надежно закреплены и не вызывали перекрытия или короткого замыкания.

5. Следите за зарядом аккумулятора: Низкий уровень заряда аккумулятора может повлечь за собой перегрузку диодного моста. Регулярно проверяйте уровень заряда аккумулятора и проводите его подзарядку при необходимости.

Следуя этим рекомендациям, вы сможете поддерживать диодный мост генератора ВАЗ 2106 в идеальном состоянии, что обеспечит надежную работу генератора и продлит его срок службы.
